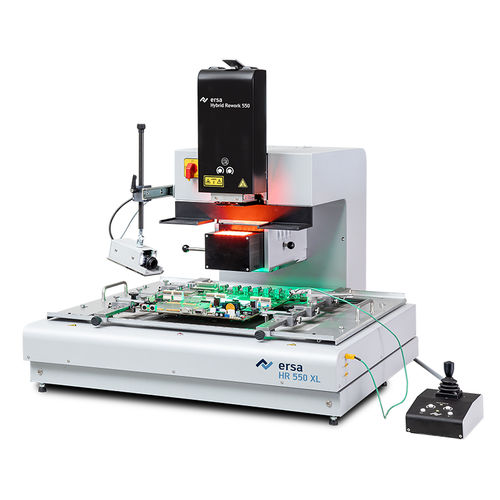

Stazione di rework ad aria calda HR 550 XL

semiautomaticaper BGAper SMD

Con l'HR 550 XL, Ersa presenta un'unità semiautomatica per assemblaggi di grandi dimensioni fino a circa 530 x 610 mm - un vero e proprio pacchetto di prestazioni con otto zone di riscaldamento del radiatore inferiore e regolazione fine X/Y motorizzata e rotazione dei componenti. Il sistema è adatto per l'elettronica industriale e di potenza e per schede di grande formato ed è particolarmente interessante per i fornitori di servizi. elemento riscaldante ibrido ad alte prestazioni da 1.800 W Riscaldatore inferiore IR a tutta superficie da 6.400 W Telecamere ad alta risoluzione per il posizionamento e il monitoraggio del processo Allineamento dei componenti assistito da computer, ottica digitale split Funzionamento del sistema ottimale dal punto di vista ergonomico Software operativo moderno e di facile utilizzo La tecnologia di Ersa Rework-Systeme assicura in modo sostenibile il valore aggiunto dell'elettronica: tecnologia di riscaldamento delicato processi di saldatura guidati da sensori rimozione dei residui di saldatura senza contatto posizionamento preciso dei componenti documentazione completa del processo guida chiara per l'utente Dimensioni (L x P x A) in mm: 755 x 930 x 545/747 Peso in kg: 102 kg, compresa l'unità di controllo Design antistatico (sì/n): sì Potenza nominale in W: 8.200 Tensione nominale in V AC: 3x 400 VAC, 50-60 Hz, 16 A Riscaldamento superiore: Radiatore ibrido 900 W a infrarossi + 900 W ad aria calda, 70 x 70 mm Riscaldamento inferiore: Emettitore IR (8x 800 W), 530 x 530 mm Canali di misura: 3x tipo K, 1 x IRS Laser di posizione: Classe II Dimensioni del PCB in mm: fino a 530 x 610 mm (+x) Dimensioni dei componenti in mm: da 01005 fino a 70 x 70 mm Profondità di lavoro: 349 mm
