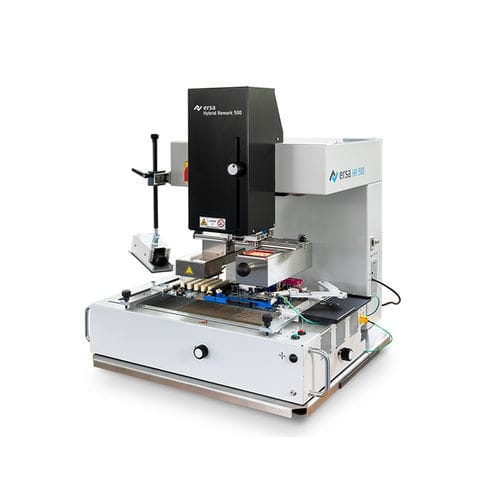

Stazione di rework automatica HR 500

per BGAper SMD

Il sistema di rilavorazione HR 500 offre l'intera tecnologia di rilavorazione ibrida Ersa per gli utenti attenti al budget. Il fratello minore dell'HR 550 consente di riparare in modo flessibile gruppi standard fino a 380 x 300 mm e componenti di 50 x 50 mm. La tecnologia dei sistemi di rilavorazione Ersa assicura in modo sostenibile il valore aggiunto dell'elettronica: tecnologia di riscaldamento delicato processi di saldatura guidati da sensori rimozione dei residui di saldatura senza contatto posizionamento preciso dei componenti documentazione completa del processo guida chiara per l'utente elemento riscaldante ibrido ad alte prestazioni da 800 W Riscaldatore inferiore a infrarossi a tutta superficie da 1.600 W Telecamere ad alta risoluzione per il posizionamento e il monitoraggio del processo Funzionamento del sistema ergonomicamente ottimale Software operativo moderno e di facile utilizzo Dimensioni (L x P x A) in mm: 655 x 645 x 710 Peso in kg: circa 55 Design antistatico (sì/n): sì Potenza nominale in W: 2,400 Tensione nominale in V AC: 220 V - 240 VAC, 50-60 Hz, 16 A Riscaldamento superiore Riscaldatore ibrido: 800 W, 70 x 70 mm Riscaldamento inferiore Emettitore IR: (2x 800 W), 270 x 270 mm Canali di misura: 2x tipo K Laser di posizione: Classe II Dimensioni del PCB in mm: fino a 380 x 300 mm (+x) Dimensioni dei componenti in mm: da 1 x 1 fino a 50 x 50 Telecamera di posizionamento, superiore: telecamera a colori GigE da 5 MP, campo visivo 50 x 50 mm Distanza di lavoro utilizzabile (tip.): 60 mm dal riscaldatore superiore, 35 mm dal riscaldatore inferiore Simbolo di collaudo: CE Software operativo: HRSoft 2 - adatto a Windows 8 e Windows 10 Opzione: Telecamera per il processo di riflusso: 2,3 MP, telecamera CMOS a colori GigE, lunghezza focale 25 mm, illuminazione 2x LED, regolabile
