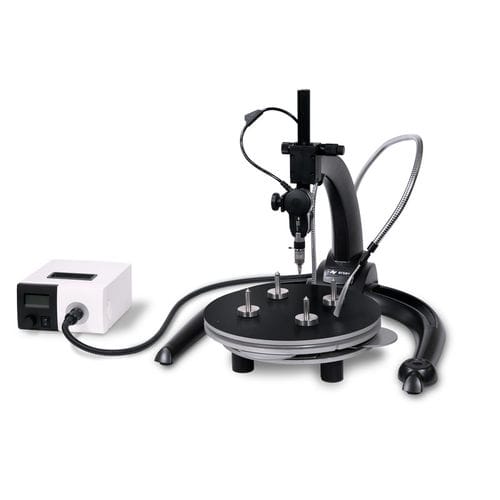

Sistema di ispezione a camera ERSASCOPE M

otticoad alta risoluzionecontrollato da computer

Sistemi di ispezione per l'ispezione rapida di giunti di saldatura nascosti Versatile. Progettati per l'ispezione ottica e l'acquisizione di immagini digitali, compresa la misurazione dei giunti di saldatura su BGA e altri componenti SMT. Il campo di applicazione comprende l'ispezione visiva di componenti su PCB in SMT o THT in generale, ma anche l'ispezione visiva di aree LP o di stampe di pasta saldante. Treppiede ERSASCOPE Dimensioni (LxPxA) in mm: 500 x 520 x 400 Peso in kg: 5 Design: alluminio pressofuso, asse Z con regolazione rapida/fine sul supporto per le ottiche di ispezione ERSASCOPE Versione antistatica (y/n): sì Connessioni: Guida luminosa in fibra ottica con connettore LEMO per l'ottica ERSASCOPE e connettore da 15 mm per la sorgente luminosa, guida luminosa aggiuntiva a collo d'oca da 1.000 mm per la spazzola luminosa, cavo di collegamento alla telecamera USB 2.0 integrato (USB-A/Mini-USB) Unità di base Ersa MOBILE SCOPE Dimensioni (LxLxH) in mm: 114 x 36 x 51 (senza cavo di alimentazione) Peso in g: 210 Principio: sistema ottico integrato con telecamera incorporata e sorgente luminosa a LED Design: plastica, obiettivo incorporato con campo visivo di 3 mm, regolatore di luce integrato (generazione di luce nell'ottica) Controllo della luce: potenziometro (0-100%) Caratteristiche della retroilluminazione: illuminazione a LED a luce fredda (opzione), manuale separatamente, con spazzola luminosa e regolazione dell'intensità luminosa Regolazione della messa a fuoco: anello di messa a fuoco integrato nell'ottica Connessioni: USB 2.0 (USB-A, lunghezza 2,5 m), flangia di collegamento per l'ottica MOBILE SCOPE Ottica intercambiabile 90° Modulo BGA Design: ottica zoom integrata, illuminazione stereo tramite sorgente luminosa a LED incorporata con fibra ottica in plastica, ottica prismatica di deviazione a 90°
