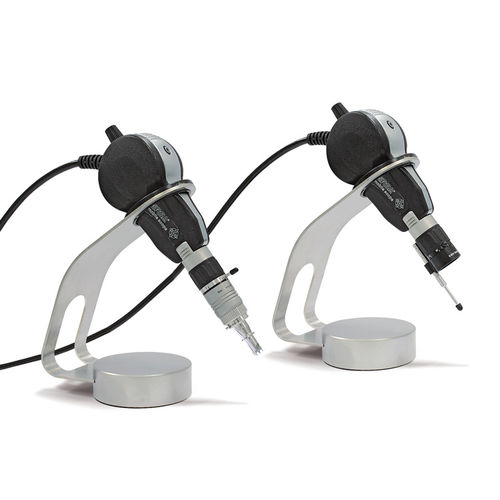

Sistema di ispezione a camera 0VSSC060VK(x)

otticodigitaledi misura

Sistema a guida manuale per l'ispezione rapida di giunzioni a saldare nascoste Videomicroscopio compatto e portatile per l'ispezione dei giunti di saldatura nella produzione elettronica. È stato progettato per l'ispezione ottica e la registrazione di immagini digitali, nonché per attività di misura su giunti di saldatura di dispositivi BGA (Ball Grid Array), μBGA, CSP e flip chip. Sistema di ispezione mobile con due obiettivi a cambio rapido (a seconda della dotazione): ottica BGA a 90° (distanza di circa 280 µm) ottica di ispezione macro zoom a 0 Ispezione rapida, guidata a mano, di giunzioni a saldare nascoste Illuminazione LED integrata e dimmerabile Fotocamera a colori N-MOS da 5 megapixel, con connessione USB Luce a fibra LED aggiuntiva inclusa con l'ottica BGA Ideale per l'ispezione in luoghi che cambiano continuamente e per la manutenzione Software di ispezione Ersa ImageDoc v3 (versione base) in dotazione Elevata flessibilità e velocità con l'ispezione portatile di BGA, µBGA, CSP, FlipChip, CGA e step-through su connessioni THT. Consente di valutare il riempimento del tallone su dispositivi QFP, SOIC e altri dispositivi con terminazione ad ala di gabbiano, la lunghezza di bagnatura e la bagnatura interna su dispositivi PLCC e con terminazione a J. Dimensioni (LxLxH) mm: 114 x 36 x 51 (senza cavo) Peso in g: 210 Principio: sistema ottico integrato con telecamera e sorgente luminosa a LED Design: plastica, obiettivo incorporato con campo visivo di 3 mm, regolatore di luce integrato (generazione di luce nell'ottica) Controllo della luce: potenziometro (0-100%) Caratteristiche della retroilluminazione: illuminazione a LED a luce fredda (opzione), manuale separatamente, con spazzola luminosa e regolazione dell'intensità luminosa Regolazione della messa a fuoco: anello di messa a fuoco integrato nell'ottica Connessioni: USB 2.0 (USB-A, lunghezza 2,5 m), flangia di collegamento per l'ottica MOBILE SCOPE
