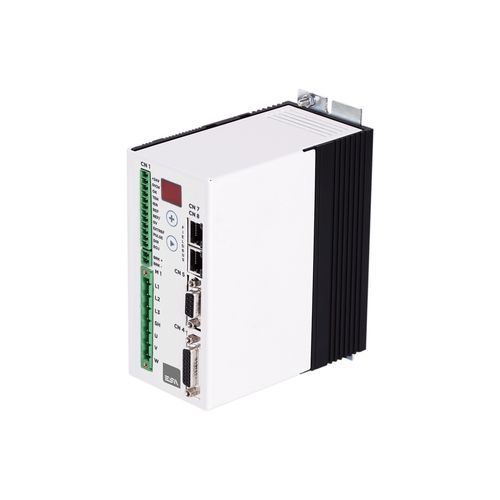

Servo-variatore AC MiniECO series

monofasetrifasebrushless

Panoramica del prodotto
Il MiniECO è un azionamento servo compatto e conveniente progettato per pilotare servomotori brushless di piccola e media potenza alimentati a 230 Vac. Supporta un approccio di controllo del moto decentralizzato tramite EtherCAT, CANopen (DS402) o MODBUS ed è disponibile nella taglia a 4 ARMS per applicazioni fino a 1 kW.

Caratteristiche

• Alimentazione: 230 Vac monofase/ trifase
• Feedback motore: encoder incrementale (TTL) o BiSS-C assoluto
• Fieldbus: CANopen (DS402), EtherCAT, MODBUS
• I/O onboard: 2 ingressi digitali, 3 uscite digitali, 2 ingressi analogici
• Grado di protezione: IP20

Caratteristiche aggiuntive

• Certificazioni CE e UL
• Safety Torque Off (STO) SIL2
• Configurazione tramite Drivewatcher o keypad integrato
• Database motori preinstallato per ottimizzare il commissioning

Dati tecnici (tabella)
Modelli: MINIECO0408xx | MINIECO0409xx
Tensione alimentazione (stadio potenza): 1/3 x 230 Vac
Alimentazione stadio controllo: 24 Vdc
Potenza nominale: 1,05 kW
Corrente continua: 4 ARMS
Corrente di picco (2 s): 8 ARMS (MINIECO0408xx) | 9 ARMS (MINIECO0409xx)
Frequenza uscita max: fino a 300 Hz
Frequenza di commutazione PWM: 8 kHz
Ingressi analogici: 1 x +/-10 V e 1 x 0–10 V
Uscita analogica: nessuna
Ingressi digitali: 2 x +24 Vdc (DIR / PULSE)
Uscite digitali: 3 x +24 Vdc, 0,5 A (Drive OK, EOJ, Brake Control)
Ingresso encoder: TTL incrementale 5 V LD (2048 / 4096 / 5000 ppr) o BiSS assoluto (opzionale)
Uscita encoder: solo per versione CANopen
Fieldbus: EtherCAT, CANopen, MODBUS
Protezioni: I2T, termica, sovratensione, sottotensione, cortocircuito
Connessione: connettori
Gestione freno: resistenza freno integrata o esterna
Tipo motore: servomotori brushless sinusoidali (fino a 1 kW nominale)
Configurazione: Drivewatcher o keypad integrato
Perdita di potenza: 55 × I nominale (W)
Temperatura di esercizio: 0 … +40 °C (derating 50% fino a 55 °C)
Temperatura di stoccaggio: -25 … +85 °C
Umidità: 5% … 95% non condensante
Altitudine: fino a 1000 m senza derating
Peso: 1,06 kg
Grado di protezione: IP20
Certificazioni: CE, UL; norme elencate

Specifiche tecniche

• Modello: MiniECO (MINIECO0408xx / MINIECO0409xx)
• Alimentazione: 230 Vac monofase/trifase
• Alimentazione controllo: 24 Vdc
• Potenza nominale: 1,05 kW
• Corrente continua: 4 ARMS
• Corrente di picco (2 s): 8 ARMS / 9 ARMS
• Frequenza max: fino a 300 Hz
• Commutazione PWM: 8 kHz
• Ingressi analogici: +/-10 V e 0–10 V
• I/O digitali: 2 ingressi (DIR/PULSE), 3 uscite (Drive OK, EOJ, Brake)
• Encoder: TTL incrementale o BiSS assoluto (opzione)
• Fieldbus: EtherCAT, CANopen (DS402), MODBUS
• Freno: resistenza integrata o esterna
• Protezione: I2T, termica, sovra/sottotensione, cortocircuito
• Indice IP: IP20
• Sicurezza: STO SIL2
• Configurazione: Drivewatcher o keypad integrato
• Ambiente: 0–40 °C / -25–85 °C / 5–95% UR non condensante
• Altitudine: ≤1000 m senza derating
• Peso: 1,06 kg
• Certificazioni: CE, UL
