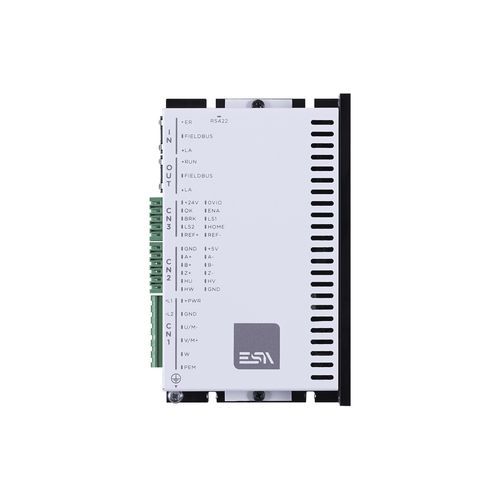

Servo-variatore DC EWD U

brushlessmonoassialeCANopen

Panoramica
L'EWDU è un servoazionamento a singolo asse compatto progettato per controllare motori brushless AC e DC. Offre una configurazione semplice tramite Drivewatcher e un database motori preinstallato, adatto ad applicazioni OEM di controllo movimento e automazione.

Caratteristiche principali

• Tensione di alimentazione: 24–60 Vdc
• Feedback motore: encoder incrementale o sensori Hall
• Fieldbus disponibili: CANopen DS402, EtherCAT
• I/O integrati: 4 ingressi digitali (PNP), 2 uscite digitali isolate (0,5 A) e 1 ingresso analogico differenziale +/-10 V (12 bit)
• Protezione: IP20
• Strumento di configurazione: Drivewatcher; database motori preinstallato
• Corrente nominale / di picco: 10 A / 20 A

Dati tecnici
Tensione di alimentazione (stadio di potenza): 24 ... 60 Vdc
Alimentazione controllo: 24 Vdc
Corrente nominale: 10 A
Corrente di picco: 20 A
Ingresso analogico: 1 differenziale +/-10 V (12 bit)
Ingresso digitale: 4 PNP
Uscita digitale: 2 isolate – 0,5 A
Comunicazione: RS422 – CANopen – EtherCAT
Tipi di controllo: Velocità – Coppia – Posizione
Resistenza freno: Non disponibile
Perdita di potenza: standby = 5 W; a I_nom = 20 W
Dimensioni: 135 (h) x 82 (w) x 28,5 (L) mm
Peso: 0,4 kg
Temperatura di esercizio: 0 ... +40 °C (derating 50% fino a 55 °C)
Temperatura di stoccaggio: -25 ... +85 °C
Altitudine: fino a 1000 m senza derating
Umidità: esercizio 5% ... 85% non condensante; stoccaggio 5% ... 95% non condensante
Vibrazione: conforme IEC60068-2-6
Grado di protezione: IP20
Norme: EN 61800-3:2004 + A1:2012; EN 61800-2:2015; EN 61800-5-1:2007
Direttive: 2014/30/EU (EMC); 2014/35/EU (Bassa Tensione); 2011/65/EU (RoHS)

Specifiche tecniche

• Tensione alimentazione stadio di potenza: 24–60 Vdc
• Alimentazione controllo: 24 Vdc
• Corrente nominale: 10 A; corrente di picco: 20 A
• Ingresso analogico: 1 differenziale +/-10 V (12 bit)
• I/O digitali: 4 ingressi digitali (PNP), 2 uscite digitali isolate (0,5 A)
• Comunicazioni: RS422, CANopen, EtherCAT
• Tipi di controllo: Velocità, Coppia, Posizione
• Protezione / meccanica: IP20; Dimensioni 135 x 82 x 28,5 mm; Peso 0,4 kg
• Perdita di potenza: standby 5 W; a I_nom 20 W
• Condizioni di esercizio: 0–40 °C (derating a 55 °C), stoccaggio -25–+85 °C, fino a 1000 m di altitudine
• Vibrazione: conforme IEC60068-2-6
• Strumento di configurazione: Drivewatcher; database motori preinstallato
