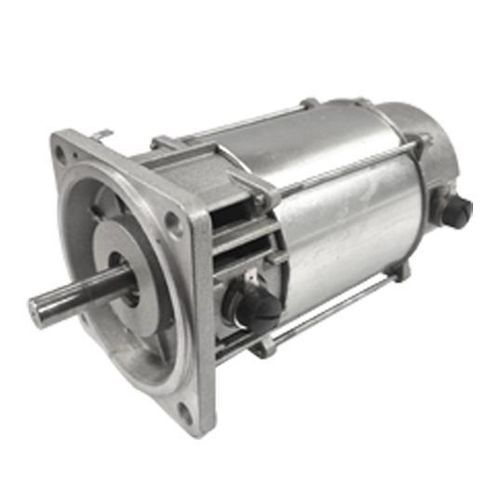

Motore DC

a corrente continua48 Va magneti permanenti

Panoramica del prodotto I nostri motori personalizzati nelle taglie 63 e 71 sono dotati di eccitazione a magneti permanenti con concentratori di flusso, progettati per sopportare correnti di smagnetizzazione elevate. Questa soluzione consente un utilizzo versatile su un'ampia gamma di velocità sia in regime di coppia costante che variabile, anche con azionamenti a bassa fattura di forma. In tali condizioni i motori offrono elevata efficienza e bassa ondulazione di coppia rumorosa.

Caratteristiche principali

• Circuito magnetico a 2 poli con concentratori di flusso, magneti in ferrite
• Classe di raffreddamento IC410
• Cuscinetti con gioco aumentato, schermati e lubrificati a vita
• Forme di costruzione/montaggio disponibili: IMB5, IMV1 e IMV3 (taglie 63 e 71)

Tabella tecnica CARATTERISTICHE E VALORE NOMINALE | TAGLIA MOTORE 1 Nm | TAGLIA MOTORE 2 Nm
Coppia nominale, rotore bloccato, servizio continuo, dt aw = 115K* | 1.12 Nm | 2.15 Nm
Coppia di picco, rotore bloccato | 4 Nm | 8 Nm
Velocità massima | 12500 rpm | 6000 rpm
Inerzia del rotore | 560 x 10^-6 kgm² | 1100 x 10^-6 kgm²
Costante di tempo meccanica *** | 18.5 ms | 16 ms
Peso | 5 kg | 8 kg
Impedenza termica * | 2 °C/W | 1.2 °C/W
Costante di tempo termica * | 1320 s | 1680 s
Costante di tempo elettrica *** | 5.00 ms | 6.00 ms
Costante di velocità *** | 1.38 rad/s/Nm | 0.58 rad/s/Nm
Caduta di tensione delle spazzole a corrente nominale | 1.20 Vdc | 1.20 Vdc
Alimentazione > 48Vdc | 1.20 Vdc | 1.20 Vdc
Alimentazione ≤ 48Vdc | 0.40 Vdc | 0.40 Vdc

Costruzione e dettagli meccanici Raffreddamento: IC410. Cuscinetti: schermati, lubrificati a vita, con gioco aumentato per tollerare correnti di smagnetizzazione e ampie gamme di velocità. Forme di montaggio disponibili: IMB5, IMV1, IMV3. I concentratori di flusso e i magneti in ferrite offrono resistenza alla smagnetizzazione e riducono l'ondulazione di coppia rumorosa.

Caratteristiche / specifiche tecniche

• Famiglia di prodotto: Motori DC a magneti permanenti
• Taglie disponibili: 63 e 71
• Coppia nominale (taglia 1): 1.12 Nm
• Coppia nominale (taglia 2): 2.15 Nm
• Coppia di picco (taglia 1 / taglia 2): 4 Nm / 8 Nm
• Velocità massima (taglia 1 / taglia 2): 12500 rpm / 6000 rpm
• Inerzia rotore (taglia 1 / taglia 2): 560 x10^-6 kgm² / 1100 x10^-6 kgm²
• Costante di tempo meccanica: 18.5 ms (taglia 1), 16 ms (taglia 2)
• Costante di tempo elettrica: 5.00 ms (taglia 1), 6.00 ms (taglia 2)
• Costante di velocità: 1.38 rad/s/Nm (taglia 1), 0.58 rad/s/Nm (taglia 2)
• Caduta di tensione delle spazzole a corrente nominale: 1.20 Vdc
• Impedenza termica (taglia 1 / taglia 2): 2 °C/W / 1.2 °C/W
• Costante di tempo termica (taglia 1 / taglia 2): 1320 s / 1680 s
• Peso (taglia 1 / taglia 2): 5 kg / 8 kg
• Tipo di magnete: Magneti in ferrite con concentratori di flusso
• Classe di raffreddamento: IC410
