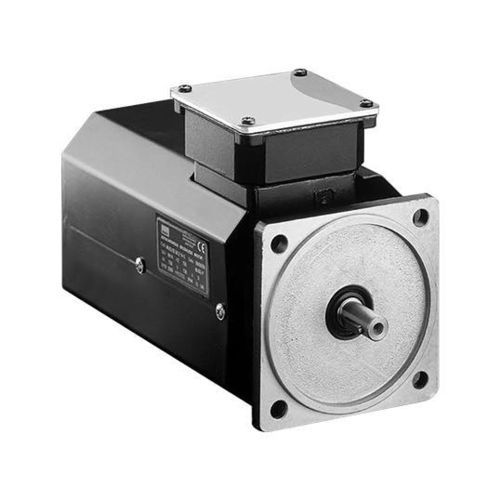

Motore asincrono MVQ series

400 V330 V180 V

Panoramica del prodotto
La serie MVQ di motori asincroni a gabbia di scoiattolo è progettata per applicazioni di automazione che non richiedono elevate prestazioni dinamiche, offrendo un'alternativa in CA ai sistemi DC convenzionali. I modelli coprono una gamma di coppie nominali e tensioni per compiti di movimento industriale generico.

Caratteristiche

• Progettazione: Rotore a gabbia di scoiattolo
• Tensione nominale: 180 Vac e 330 Vac
• Protezione IP
• Protezione standard: IP 44 senza ventola; IP 21 con ventola; IP 54 su richiesta
• Classe di isolamento: F
• Temperatura di esercizio: -25°C a +55°C
• Temperatura di immagazzinamento: -25°C a +70°C
• Raffreddamento: Raffreddamento naturale o ventilazione forzata
• Feedback di posizione: Resolver a 4 poli
• Cuscinetti: Sigillati, lubrificati a vita
• Albero: Scanalatura per chiavetta e foro filettato standard
• Finitura: Verniciatura nera
• Protezione termica: PTC, soglia 130°C
• Opzioni flangia: B5 e B14

Dati tecnici - Tipi di motore

• 9MMVQ6330214x — Coppia nominale: 2.5 Nm; Coppia di picco: 5 Nm; Corrente continua: 3.5 A; Velocità nominale: 3000 rpm; Costante di coppia: 0.71 Nm/A; Inerzia rotore: 400 x10-6 kg·m²; Peso: 6.5 kg; Tensione di alimentazione: 230 Vac
• 9MMVQ6330414x — Coppia nominale: 2.8 Nm; Coppia di picco: 7 Nm; Corrente continua: 1.6 A; Velocità nominale: 3000 rpm; Costante di coppia: 1.75 Nm/A; Inerzia rotore: 400 x10-6 kg·m²; Peso: 6.5 kg; Tensione di alimentazione: 400 Vac
• 9MMVQ7130219x — Coppia nominale: 5.5 Nm; Coppia di picco: 11 Nm; Corrente continua: 6 A; Velocità nominale: 3000 rpm; Costante di coppia: 0.91 Nm/A; Inerzia rotore: 1800 x10-6 kg·m²; Peso: 9.7 kg; Tensione di alimentazione: 230 Vac
• 9MMVQ7130419x — Coppia nominale: 5.8 Nm; Coppia di picco: 14 Nm; Corrente continua: 2.5 A; Velocità nominale: 3000 rpm; Costante di coppia: 2.32 Nm/A; Inerzia rotore: 1800 x10-6 kg·m²; Peso: 9.7 kg; Tensione di alimentazione: 400 Vac
• 9MMVQ8030219x — Coppia nominale: 8 Nm; Coppia di picco: 16 Nm; Corrente continua: 8.7 A; Velocità nominale: 3000 rpm; Costante di coppia: 0.92 Nm/A; Inerzia rotore: 3500 x10-6 kg·m²; Peso: 13.6 kg; Tensione di alimentazione: 230 Vac
• 9MMVQ8030419x — Coppia nominale: 9.5 Nm; Coppia di picco: 24 Nm; Corrente continua: 4.2 A; Velocità nominale: 3000 rpm; Costante di coppia: 2.27 Nm/A; Inerzia rotore: 3500 x10-6 kg·m²; Peso: 13.6 kg; Tensione di alimentazione: 400 Vac
• 9MMVQ9030424x — Coppia nominale: 13 Nm; Coppia di picco: 30 Nm; Corrente continua: 7.5 A; Velocità nominale: 3000 rpm; Costante di coppia: 1.6 Nm/A; Inerzia rotore: 5000 x10-6 kg·m²; Peso: 18.25 kg; Tensione di alimentazione: 400 Vac
• 9MMVQ0030428x — Coppia nominale: 22 Nm; Coppia di picco: 55 Nm; Corrente continua: 13.5 A; Velocità nominale: 3000 rpm; Costante di coppia: 1.6 Nm/A; Inerzia rotore: 8000 x10-6 kg·m²; Peso: 26.5 kg; Tensione di alimentazione: 400 Vac
• 9MMVQ1230428x — Coppia nominale: 29 Nm; Coppia di picco: 71 Nm; Corrente continua: 18 A; Velocità nominale: 3000 rpm; Costante di coppia: 1.56 Nm/A; Inerzia rotore: 11500 x10-6 kg·m²; Peso: 34.5 kg; Tensione di alimentazione: 400 Vac

Specifiche tecniche

• Serie: MVQ series
• Progettazione: Rotore a gabbia di scoiattolo
• Tensione nominale: 180 Vac e 330 Vac
• Protezione IP: IP 44 senza ventola, IP 21 con ventola, IP 54 su richiesta
• Classe di isolamento: F
• Intervallo di temperatura ambiente: -25°C a +55°C
• Intervallo di temperatura di stoccaggio: -25°C a +70°C
• Raffreddamento: Raffreddamento naturale e ventilazione forzata
• Resolver: Resolver a 4 poli
• Cuscinetti: Sigillati, lubrificati a vita
• Albero: Scanalatura per chiavetta e foro filettato standard
• Finitura: Verniciatura nera
• Protezione termica: PTC, soglia 130°C
• Opzioni flangia: B5 e B14
