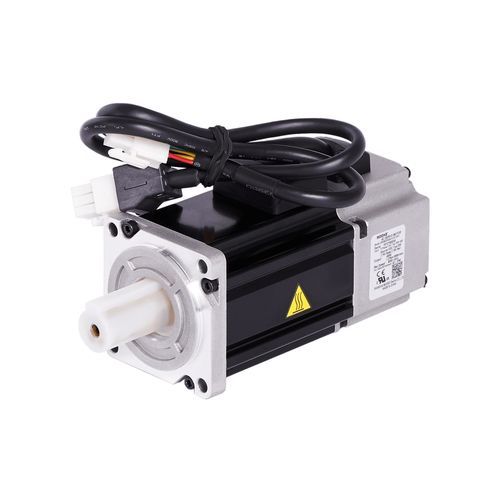

Servomotore AC EWML seriescon frenocompattoIP65
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- AC
- Montaggio
- con freno, compatto
- Indice di protezione
- IP65
- Configurazione dei contatti
- 8 poli
- Applicazioni
- industriale
- Altre caratteristiche
- a bassa inerzia, standard
- Potenza
100 W, 400 W, 750 W
(0,14 hp, 0,54 hp, 1,02 hp)- Coppia
Min.: 0,32 Nm
(0,23602 ft.lb)Max.: 2,4 Nm
(1,770149 ft.lb)- Velocità di rotazione
Min.: 3.000 rpm
(18.849,5559 rad.min-1)Max.: 6.000 rpm
(37.699,1118 rad.min-1)- Diametro
Min.: 40 mm
(1,57 in)Max.: 80 mm
(3,15 in)- Temperatura di funzionamento
Min.: 0 °C
(32 °F)Max.: 40 °C
(104 °F)
Descrizione
Prodotto
Serie di servomotori a bassa inerzia EWML, disponibile in tre flange e potenze per applicazioni di movimento compatte.
Panoramica
I servomotori EWML presentano una costruzione semplice e un'opzione freno, consentendo un'integrazione economica con i riduttori diffusi. Sono forniti con encoder incrementale standard e progettati per grado di protezione IP65 in ambienti industriali compatti.
Caratteristiche
Tabella tecnica
MODELLO: EWML2040EDx00 | EWML2060EDx00 | EWML2080EDx00
Potenza nominale: 100 W | 400 W | 750 W
Velocità nominale: 3000 rpm (tutti i modelli)
Velocità meccanica max: 6000 rpm (tutti i modelli)
Coppia nominale: 0,32 Nm | 1,27 Nm | 2,4 Nm
Coppia di picco: 0,93 Nm | 3,8 Nm | 6,9 Nm
Inerzia: 0,0428 kg·cm² | 0,272 kg·cm² | 0,89 kg·cm²
Flangia: 40 mm | 60 mm | 80 mm
Lunghezza: 109 mm | 125 mm | 131 mm
Dimensioni [Flangia / Interasse / Centraggio] (mm): F.40 x I.46 x C.30 | F.60 x I.70 x C.50 | F.80 x I.90 x C.70
Dimensioni albero [ØxL] (mm): 8 x 25 | 14 x 30 | 19 x 40
Massa motore: 0,55 kg | 1,4 kg | 2,6 kg
Temperatura di esercizio: 0°C a 40°C
Temperatura di immagazzinamento: -20°C a 80°C
Umidità (esercizio e immagazzinamento): 10 a 85 % UR o meno
Altitudine massima: inferiore a 1000 m
Vibrazioni: 49 m/s²
Pali del rotore: 8
Classe di isolamento: B (130°C)
Grado di protezione: IP65
Specifiche tecniche
Serie di servomotori a bassa inerzia EWML, disponibile in tre flange e potenze per applicazioni di movimento compatte.
Panoramica
I servomotori EWML presentano una costruzione semplice e un'opzione freno, consentendo un'integrazione economica con i riduttori diffusi. Sono forniti con encoder incrementale standard e progettati per grado di protezione IP65 in ambienti industriali compatti.
Caratteristiche
- Integrato in MINIECO con alimentazione 230 Vac
- Tre taglie: 100 W (EWML2040), 400 W (EWML2060), 750 W (EWML2080)
- Encoder incrementale standard 2500i
- Grado di protezione IP65
Tabella tecnica
MODELLO: EWML2040EDx00 | EWML2060EDx00 | EWML2080EDx00
Potenza nominale: 100 W | 400 W | 750 W
Velocità nominale: 3000 rpm (tutti i modelli)
Velocità meccanica max: 6000 rpm (tutti i modelli)
Coppia nominale: 0,32 Nm | 1,27 Nm | 2,4 Nm
Coppia di picco: 0,93 Nm | 3,8 Nm | 6,9 Nm
Inerzia: 0,0428 kg·cm² | 0,272 kg·cm² | 0,89 kg·cm²
Flangia: 40 mm | 60 mm | 80 mm
Lunghezza: 109 mm | 125 mm | 131 mm
Dimensioni [Flangia / Interasse / Centraggio] (mm): F.40 x I.46 x C.30 | F.60 x I.70 x C.50 | F.80 x I.90 x C.70
Dimensioni albero [ØxL] (mm): 8 x 25 | 14 x 30 | 19 x 40
Massa motore: 0,55 kg | 1,4 kg | 2,6 kg
Temperatura di esercizio: 0°C a 40°C
Temperatura di immagazzinamento: -20°C a 80°C
Umidità (esercizio e immagazzinamento): 10 a 85 % UR o meno
Altitudine massima: inferiore a 1000 m
Vibrazioni: 49 m/s²
Pali del rotore: 8
Classe di isolamento: B (130°C)
Grado di protezione: IP65
Specifiche tecniche
- Serie / Modelli: Serie EWML — EWML2040EDx00, EWML2060EDx00, EWML2080EDx00
- Potenza nominale: 100 W (EWML2040), 400 W (EWML2060), 750 W (EWML2080)
- Velocità nominale: 3000 rpm (tutti i modelli)
- Velocità meccanica massima: 6000 rpm (tutti i modelli)
- Coppia nominale: 0,32 Nm | 1,27 Nm | 2,4 Nm (per modello)
- Coppia di picco: 0,93 Nm | 3,8 Nm | 6,9 Nm (per modello)
- Pali rotore: 8
- Inerzia: 0,0428 kg·cm² | 0,272 kg·cm² | 0,89 kg·cm² (per modello)
- Dimensioni flangia: 40 mm | 60 mm | 80 mm
- Lunghezza complessiva: 109 mm | 125 mm | 131 mm (per modello)
- Dimensioni (Flangia / Interasse / Centraggio) (mm): F.40 x I.46 x C.30 | F.60 x I.70 x C.50 | F.80 x I.90 x C.70
- Dimensioni albero [ØxL] (mm): 8 x 25 | 14 x 30 | 19 x 40 (per modello)
- Massa motore: 0,55 kg | 1,4 kg | 2,6 kg (per modello)
- Encoder standard: Encoder incrementale 2500i
- Protezione / Grado di protezione: IP65
- Classe di isolamento: B (130°C)
- Intervallo di temperatura di esercizio: 0°C a 40°C
- Intervallo di temperatura di stoccaggio: -20°C a 80°C
- Umidità (esercizio e stoccaggio): 10 a 85 % UR o meno
- Altitudine consigliata massima: inferiore a 1000 m
- Resistenza alle vibrazioni: 49 m/s²
- Integrazione: Integrato in MINIECO con alimentazione 230 Vac
