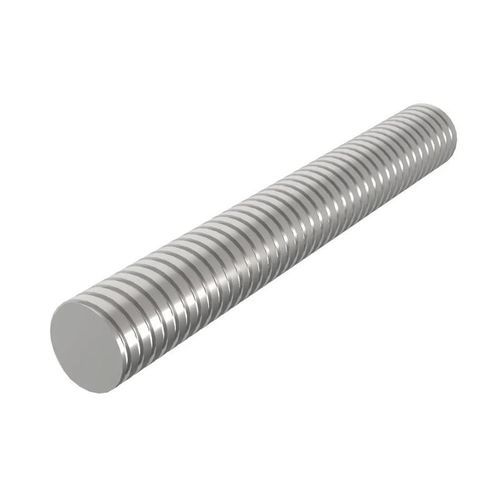

Vite trapezoidale - SRL1322 - Essentra Components - in acciaio inossidabile / in acciaio inox 316 / in acciaio

Caratteristiche

Tipo: trapezoidale
Materiale: in acciaio inossidabile, in acciaio inox 316, in acciaio, in acciaio inox 304
Diametro: 10 mm, 12 mm, 14 mm, 16 mm, 18 mm, 20 mm, 22 mm, 24 mm, 26 mm, 28 mm, 30 mm, 32 mm, 36 mm, 40 mm, 44 mm, 50 mm, 55 mm, 60 mm, 70 mm, 80 mm, 90 mm, 95 mm, 100 mm, 120 mm
(0,3937 in, 0,4724 in, 0,5512 in, 0,6299 in, 0,7087 in, 0,7874 in, 0,8661 in, 0,9449 in, 1,0236 in, 1,1024 in, 1,1811 in, 1,2598 in, 1,4173 in, 1,5748 in, 1,7323 in, 1,9685 in, 2,1654 in, 2,3622 in, 2,7559 in, 3,1496 in, 3,5433 in, 3,7402 in, 3,937 in, 4,7244 in)

Descrizione

Dettagli prodotto
Le madreviti sono un tipo di viti utilizzate per convertire un moto rotatorio in un moto lineare trasformando la rotazione della vite in movimento in avanti della chiocciola. La chiocciola dovrà percorrere una data distanza per realizzare un giro completo della vite.

Sono utilizzate per applicazioni standard che richiedono un minor grado di precisione e accuratezza o quando una vite a ricircolo di sfere non è adatta a causa di determinate condizioni ambientali. Sono resistenti, durevoli e più economiche rispetto alle viti a ricircolo di sfere.

Sono utilizzate anche nella robotica, nel settore automobilistico o nei processi CNC. Disponibili come madreviti con filettatura destrorsa standard e con filettatura sinistrorsa. Nota: queste madreviti, a differenza delle aste filettate (con cui non vanno confuse) presentano una pista più spessa e più resistente; pertanto sono ideali per le applicazioni con carichi gravosi dove si verifica un movimento lineare ripetitivo.

Disponibili come madreviti standard con filettatura destrorsa standard e con filettatura sinistrorsa.

La chiocciola dovrà percorrere una data distanza per realizzare un giro completo della vite.

Impiegate per applicazioni standard che richiedono un minor grado di precisione e accuratezza

Materiali disponibili
Acciaio inossidabile 304, Acciaio, Acciaio inossidabile 316

Codici Serie
SRL1326, SRL1325, SRL1320, SRL1323, SRL1322, SRL1321

Caratteristiche / Specifiche tecniche

Tipologia: Viti conduttrici (madreviti)
Applicazioni: robotica, settore automobilistico, processi CNC, applicazioni con carichi gravosi e movimento lineare ripetitivo
Filettatura: destrorsa e sinistrorsa disponibili
Materiali: Acciaio inossidabile 304, Acciaio, Acciaio inossidabile 316
Dimensioni filettatura disponibili: TR08 x 1.5, TR10 x 2, TR10 x 2.0, TR10 x 4, TR100 x 16, TR12 x 3, TR12 x 3.0, TR12 x 6, TR120 x 16, TR14 x 3, TR14 x 6, TR15 x 4, TR16 x 4, TR16 x 4.0, TR16 x 8, TR18 x 4, TR18 x 4.0, TR18 x 8, TR20 x 4, TR20 x 4.0, TR20 x 8, TR22 x 10, TR22 x 5, TR24 x 10, TR24 x 5, TR24 x 5.0, TR26 x 10, TR26 x 5, TR28 x 10, TR28 x 5, TR28 x 5.0, TR30 x 12, TR30 x 6, TR30 x 6.0, TR32 x 12, TR32 x 6, TR36 x 12, TR36 x 6, TR36 x 6.0, TR40 x 14, TR40 x 7, TR40 x 7.0, TR44 x 14, TR44 x 7, TR50 x 8, TR55 x 9, TR60 x 9, TR70 x 10, TR8 x 1.5, TR80 x 10, TR90 x 12, TR95 x 16
Lunghezze disponibili: 1000 mm, 1500 mm, 2000 mm, 3000 mm, 13000 mm
