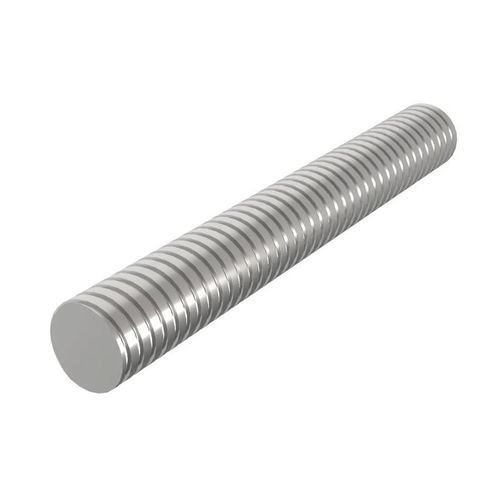

Vite trapezoidale SRL13

in acciaioin acciaio inox 316in acciaio inox 304

Le viti conduttrici convertono un moto rotatorio in un moto lineare facendo avanzare la chiocciola lungo la vite; il passo (lead) è la distanza assiale percorsa dalla chiocciola per ogni rivoluzione completa. Sono progettate per applicazioni industriali standard che richiedono una soluzione economica per il movimento lineare ripetitivo.

Caratteristiche principali

• Definizione: passo = distanza percorsa dalla chiocciola per rivoluzione della vite.
• Disponibilità: filettatura destrorsa standard e filettatura sinistrorsa disponibile.
• Applicazioni tipiche: robotica, settore automobilistico, lavorazioni CNC e altre applicazioni dove le viti a ricircolo di sfere non sono necessarie o sono inadeguate.
• Vantaggi: soluzione più economica rispetto alle viti a ricircolo di sfere, pista di scorrimento più spessa rispetto alle barre filettate, adatta a carichi elevati e movimenti ripetitivi.

Caratteristiche / specificazioni tecniche

• Materiali: Acciaio inossidabile 304, Acciaio, Acciaio inossidabile 316.
• Codici di serie: SRL1326, SRL1325, SRL1320, SRL1323, SRL1322, SRL1321 (famiglia SRL13).
• Esempi di filettature (non esaustivo): TR8 x 1.5, TR10 x 2, TR12 x 3, TR14 x 3, TR16 x 4, TR18 x 4, TR20 x 4, TR22 x 5, TR24 x 5, TR26 x 5, TR28 x 5, TR30 x 6, TR32 x 6, TR36 x 6, TR40 x 7, TR44 x 7, TR50 x 8, TR55 x 9, TR60 x 9, TR70 x 10, TR80 x 10, TR90 x 12, TR95 x 16.
• Lunghezze disponibili (esempi): 1000 mm, 1500 mm, 2000 mm, 3000 mm, fino a 13.000 mm.
• Progettazione: indicata per applicazioni con carichi gravosi e movimento lineare ripetitivo; pista di scorrimento più spessa rispetto alle barre filettate, dedicata alla guida della chiocciola.
