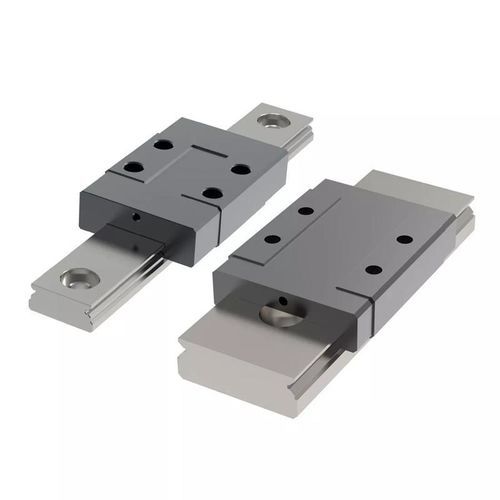

Canalina in acciaio inossidabile SRL1012C

per otticalineare

Descrizione prodotto
Questi carrelli a guide lineari miniaturizzati sono una soluzione compatta e versatile per ottenere un movimento lineare preciso in applicazioni di piccole dimensioni. Sono perfetti per le applicazioni che richiedono un posizionamento accurato e un movimento del fluido in luoghi ristretti, grazie alle loro dimensioni ridotte, o per le applicazioni che richiedono resistenza alla corrosione, essendo realizzati in acciaio inossidabile.

Il design ad arco gotico a 45° di contatto delle guide garantisce capacità di carico simili in tutte le direzioni. Queste guide si muovono in modo fluido e presentano un coefficiente di attrito e forze di distacco ridotti. Possono sostenere grandi pesi, sono resistenti alla corrosione e all'usura.

I carrelli vengono forniti con una guida fittizia in plastica. Si montano mettendo la guida fittizia contro l'estremità della guida reale e facendoli scorrere da una all'altra. Sono in grado di resistere a temperature comprese tra -40°C e +80°C. Vengono utilizzati in diverse applicazioni, tra cui dispositivi medici, prodotti farmaceutici, piccoli sistemi di automazione e apparecchiature ottiche.

• Si muovono in modo fluido e presentano un coefficiente di attrito e forze di distacco ridotti.

• Il design ad arco gotico a 45° di contatto delle guide garantisce capacità di carico simili in tutte le direzioni.

• Resistono a temperature comprese tra -40°C e +80°C.

Caratteristiche / Specifiche tecniche

• Materiale: Acciaio inossidabile
• Codice Serie: SRL1012C, SRL1010
• Stile piastra: Standard, Versione ampia
• Per binario: 3.0, 7.0, 9.0, 10.0, 12.0, 14.0, 15.0, 18.0, 24.0, 42.0
• Lunghezza l1 (mm): 11.7, 16.0, 19.6, 21.1, 23.7, 27.2, 30.6, 31.2, 31.6, 35.4, 39.1, 40.5, 40.9, 43.0, 44.4, 47.6, 50.7, 55.3, 59.4, 60.0, 74.4
• Lunghezza l2 (mm): 6.8, 10.0, 11.0, 13.5, 14.3, 15.1, 20.5, 21.2, 21.8, 22.0, 27.0, 27.9, 30.1, 30.8, 31.0, 34.0, 38.5, 39.5, 44.0, 46.0, 57.6
• Distanza fori l3 (mm): 3.5, 5.5, 6.5, 7.0, 8.0, 10.0, 11.0, 12.0, 13.0, 15.0, 16.0, 19.0, 20.0, 24.0, 25.0, 28.0, 35.0
• Lunghezza l4 (mm): 10.0, 15.0, 20.0, 25.0, 30.0, 40.0
• Altezza h1 (mm): 4.0, 6.0, 6.5, 8.0, 9.0, 10.0, 12.0, 13.0, 14.0, 16.0
• Resistenza alla corrosione
• Resistenza all'usura
• Temperatura di esercizio: -40°C a +80°C
• Applicazioni: dispositivi medici, prodotti farmaceutici, piccoli sistemi di automazione, apparecchiature ottiche
