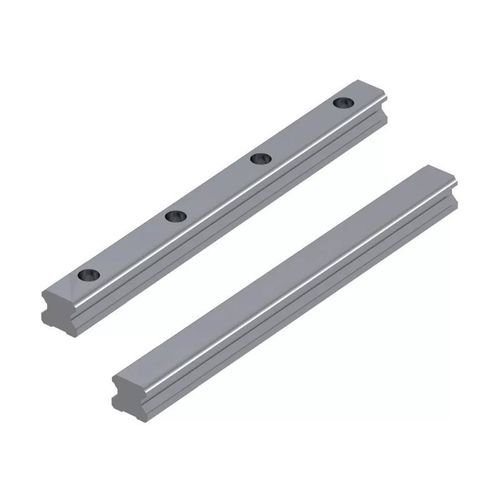

Guida lineare 55 mm SRL1016

35 mm15 mm20 mm

Descrizione prodotto
Le guide lineari sono un sistema di supporto del movimento lineare utilizzato per guidare e sostenere i componenti in movimento in direzione lineare. Le guide lineari sono costituite da due componenti principali: una guida e un carrello. La guida è una trave lunga e diritta fissata a una superficie permanente. Il carrello è un blocco mobile che scorre lungo la guida. Il carrello comprende cuscinetti che entrano in contatto con la guida e offrono un movimento lineare a basso attrito.

Queste guide lineari vengono utilizzate in applicazioni che richiedono elevata precisione, basso attrito e movimenti fluidi. Può sostenere carichi dinamici tenendo conto di urti, vibrazioni e fatica.

In generale, i carrelli saranno portati sui binari singolarmente. Per mettere il carrello sui binari, avvicinarlo alle guide e farlo scorrere su di esse. Questo prodotto è ampiamente utilizzato in applicazioni ad alto carico e precisione in tutto il settore, compresi i dispositivi medici, le apparecchiature per la produzione di semiconduttori e le apparecchiature di automazione industriale.

• Utilizzate per guidare e sostenere i componenti in movimento in direzione lineare.

• Sono costituite da due componenti principali: una guida e un carrello.

• Può sostenere carichi dinamici tenendo conto di urti, vibrazioni e fatica.

Materiale
Acciaio

Codici Serie
SRL1016RF45, SRL1016RF35, SRL1016RF30, SRL1016RF25, SRL1016RF20, SRL1016RF15, SRL1016

Caratteristiche / Specifiche tecniche

• Materiale: Acciaio
• Applicazioni: dispositivi medici, apparecchiature per la produzione di semiconduttori, automazione industriale
• Movimento: lineare, a basso attrito
• Componenti principali: guida e carrello
• Supporto carichi dinamici: sì, con urti, vibrazioni e fatica
• Tipologie di misura binario disponibili: 15.0, 20.0, 25.0, 30.0, 35.0, 45.0, 55.0
• Altezze disponibili (h1): 13.0, 16.3, 19.2, 22.8, 26.0, 31.1, 38.0
• Lunghezze disponibili (l1): da 160.0 mm a 4000.0 mm e oltre
• Distanza fori (l2): 60.0, 80.0, 105.0, 120.0 mm
• Larghezza guida (w1): 15.0, 20.0, 23.0, 28.0, 34.0, 45.0, 53.0 mm
• Tipi di rotaia: Standard, Fissaggio posteriore
