Centro di lavoro 3 assi VMC-1270NC
verticaleBT 4024 utensili

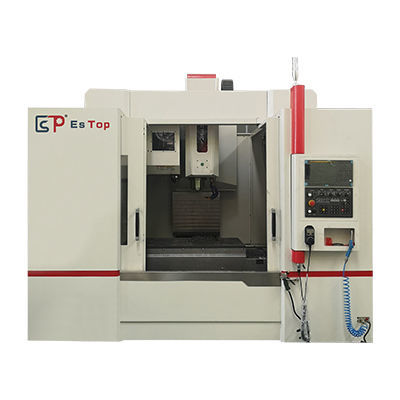

Centro di lavoro 3 assi - VMC-1270NC - ESTOPCNC - verticale / BT 40 / 24 utensili
Centro di lavoro 3 assi - VMC-1270NC - ESTOPCNC - verticale / BT 40 / 24 utensili
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Numero di assi
3 assi
Orientazione del mandrino
verticale
Testa del mandrino
BT 40
Numero di utensili
24 utensili
Altre funzioni
di fresatura, di foratura, di maschiatura
Altre caratteristiche
ad alta velocità, di produzione, largo
Corsa X

1.200 mm
(47,24 in)

Corsa Y

700 mm
(27,56 in)

Corsa Z

670 mm
(26,38 in)

Velocità di rotazione

10.000 rpm
(62.832 rad.min-1)

Potenza

11 kW, 15 kW
(14,96 hp, 20,39 hp)

Carico massimo del piano di lavoro

1.000 kg
(2.205 lb)

Peso massimo utensili

7 kg
(15,4 lb)

Precisione di collocamento

0,01 mm
(0,00039 in)

Ripetibilità

0,006 mm
(0,00024 in)

Tempo per cambio utensile

1,8 s

Peso totale

8.800 kg
(19.400,68 lb)

Lunghezza totale

3.710 mm
(146,1 in)

Larghezza massima

3.170 mm
(124,8 in)

Altezza totale

2.810 mm
(110,6 in)

Descrizione

Panoramica
Centro di lavoro verticale CNC a 3 assi ad alta velocità per una vasta gamma di operazioni di fresatura, foratura e maschiatura. Adatto alla produzione e alla lavorazione flessibile di pezzi con piano di lavoro ampio e alta capacità di carico.

Specifiche standard
Corse (X/Y/Z): 1200/700/670 mm
Distanza linea centrale mandrino-superficie di guida colonna: 827 mm
Distanza naso mandrino-superficie piano di lavoro: 150–820 mm
Dimensione piano di lavoro: 1400×700 mm
Carico massimo sul piano: 1000 kg
Scanalature a T: 5×18×150
Velocità mandrino: 10000 rpm
Attacco mandrino: BT40
Potenza motore mandrino: 11/15 kW
Spostamento rapido (X/Y/Z): 30/30/30 m/min
Velocità di alimentazione rapida: 10/10/10 m/min
Capacità magazzino utensili: 24 utensili
Diametro/lunghezza/peso max utensile: Ø75 mm / 300 mm / 7 kg
Diametro max utensile (carico/scarico): 75/150 mm
Metodo di selezione utensile: any/sequence
Tempo cambio utensile: 1.8 s
Precisione di posizionamento (X/Y/Z): 0.010 mm
Precisione di riposizionamento (X/Y/Z): 0.006 mm
Requisiti aria: 280 L/min a 6–8 bar
Potenza elettrica totale: 35 KVA
Capacità serbatoio acqua: 420 L
Dimensioni macchina (X×Y×Z): 3710×3170×2810 mm
Peso macchina: 8800 kg

Configurazione principale della macchina
1. Sistema CNC Mitsubishi M80B — Quantità: 1
2. Unità operatore portatile — Quantità: 1
3. Magazzino a disco utensili (24 unità) — Quantità: 1
4. Sistema di lubrificazione automatico — Quantità: 1
5. Segnalatore LED — Quantità: 1
6. Dispositivo di soffiaggio mandrino — Quantità: 1
7. Tenda d'aria di protezione — Quantità: 1
8. Torcia — Quantità: 1
9. Accessori forniti — Quantità: 1

Specifiche tecniche
  • Modello: VMC-1270NC
  • Marca: ES-TOP CNC
  • Corse 3 assi (X/Y/Z): 1200/700/670 mm
  • Distanza linea centrale mandrino-superficie guida colonna: 827 mm
  • Naso mandrino-superficie piano di lavoro: 150–820 mm
  • Dimensione piano di lavoro: 1400×700 mm
  • Carico max sul piano: 1000 kg
  • Scanalature a T: 5×18×150
  • Velocità mandrino: 10000 rpm
  • Attacco mandrino: BT40
  • Potenza motore mandrino: 11/15 kW
  • Spostamento rapido (X/Y/Z): 30/30/30 m/min
  • Velocità di alimentazione rapida: 10/10/10 m/min
  • Capacità magazzino utensili: 24 utensili
  • Diametro/lunghezza/peso max utensile: Ø75 mm / 300 mm / 7 kg
  • Diametro max utensile (carico/scarico): 75/150 mm
  • Tempo cambio utensile: 1.8 s
  • Precisione posizionamento (X/Y/Z): 0.010 mm
  • Precisione riposizionamento (X/Y/Z): 0.006 mm
  • Consumo aria: 280 L/min a 6–8 bar
  • Potenza elettrica totale: 35 KVA
  • Capacità serbatoio acqua: 420 L
  • Dimensioni macchina (X×Y×Z): 3710×3170×2810 mm
  • Peso macchina: 8800 kg

Altri prodotti ESTOPCNC

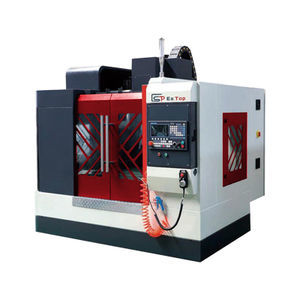

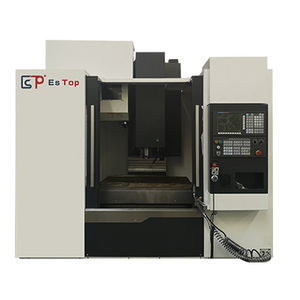

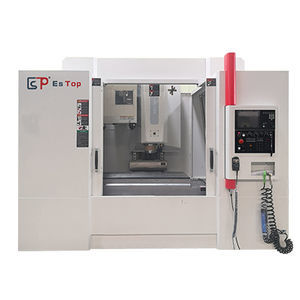

Vertical machining centers
