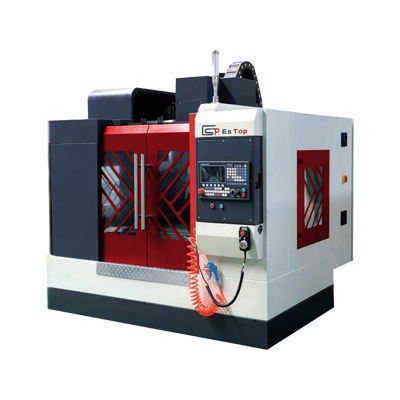

Centro di lavoro 3 assi VMC-1580NCGverticaleBT 5024 utensili
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Numero di assi
- 3 assi
- Orientazione del mandrino
- verticale
- Testa del mandrino
- BT 50
- Numero di utensili
- 24 utensili
- Altre funzioni
- di fresatura
- Applicazioni
- per l'industria automobilistica, per il settore aerospaziale, per utensili
- Corsa X
1.500 mm
(59,06 in)- Corsa Y
800 mm
(31,5 in)- Corsa Z
700 mm
(27,56 in)- Velocità di rotazione
6.000 rpm
(37.699 rad.min-1)- Potenza
25 kW
(33,99 hp)- Altezza massima del pezzo
Max.: 830 mm
(33 in)Min.: 130 mm
(5 in)- Carico massimo del piano di lavoro
2.000 kg
(4.409 lb)- Precisione di collocamento
0,015 mm
(0,00059 in)- Ripetibilità
0,01 mm
(0,00039 in)- Peso totale
13.500 kg
(29.762,41 lb)- Lunghezza totale
4.800 mm
(189 in)- Larghezza massima
3.500 mm
(137,8 in)- Altezza totale
3.300 mm
(129,9 in)
Descrizione
Panoramica del prodotto
ES-TOP VMC-1580NCG è un centro di lavoro verticale ad alto momento torcente (cambio a ingranaggi BT50) per fresatura pesante e lavorazione di pezzi di grandi dimensioni, con corse 1500×800×700 mm e portata massima del tavolo di 2000 kg.
Principali parametri tecnici
Configurazione principale della macchina
Applicazioni
ES-TOP VMC-1580NCG è un centro di lavoro verticale ad alto momento torcente (cambio a ingranaggi BT50) per fresatura pesante e lavorazione di pezzi di grandi dimensioni, con corse 1500×800×700 mm e portata massima del tavolo di 2000 kg.
Principali parametri tecnici
- Modello: VMC-1580NC (cambio) / famiglia VMC-1580NCG
- Corse (X/Y/Z): 1500 / 800 / 700 mm
- Distanza mandrino-tavola: 130–830 mm
- Dimensioni tavola: 1700 × 800 mm; scanalature a T: 5 × 18 × 135 mm
- Carico massimo tavola: 2000 kg
- Mandrino: BT50-Φ150; velocità: 6000 giri/min; rapporti di trasmissione ridotto 1:3.6 / alto 1:1.2
- Velocità rapida X/Y/Z: 12 / 12 / 12 m/min; avanzamento di taglio: 1–10 m/min
- Motori: mandrino 15/18,5 kW; servoasse X/Y/Z: 3,0 / 4,0 / 4,0 kW
- Precisione di posizionamento: ±0,015 mm; ripetibilità: ±0,01 mm
- Potenza richiesta: 25 kW; aria compressa: 6–8 MPa
- Ingombro macchina (L×P×A): 4800 × 3500 × 3300 mm; peso: 13.500 kg
Configurazione principale della macchina
- Unità di comando portatile a pendant: 1 pc
- Sistema di lubrificazione automatico: 1 pc
- Segnalatore LED: 1 pc
- Dispositivo di soffiaggio mandrino: 1 pc
- Tenda d'aria di protezione: 1 pc
- Lampada di lavoro: 1 pc
- Accessori forniti: 1 set
- Documentazione tecnica allegata: 1 set
- CNC FANUC 0i-MF Plus(5): 1 pc
- Cambiattrezzi automatico (BT50-24T): 1 pc
Applicazioni
- Fresatura pesante e lavorazione di grandi componenti
- Produzione di stampi e matrici
- Componenti strutturali per automotive e aerospaziale
- Operazioni di lavorazione generali per l'industria pesante
