Centro di lavoro CNC 3 assi VMC-1165NC
verticaleBT 4024 utensili

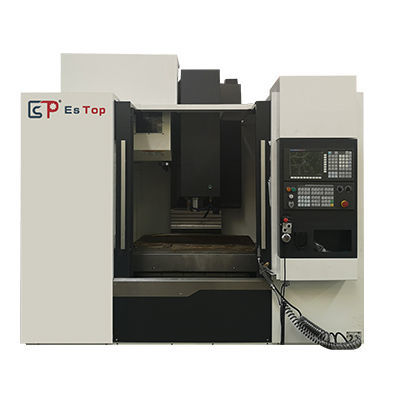

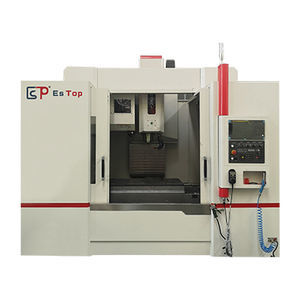

Centro di lavoro CNC 3 assi - VMC-1165NC - ESTOPCNC - verticale / BT 40 / 24 utensili
Centro di lavoro CNC 3 assi - VMC-1165NC - ESTOPCNC - verticale / BT 40 / 24 utensili
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Numero di assi
3 assi
Orientazione del mandrino
verticale
Testa del mandrino
BT 40
Numero di utensili
24 utensili
Altre funzioni
di fresatura, di foratura, di maschiatura
Applicazioni
per l'industria automobilistica, per l'industria degli stampi
Altre caratteristiche
a disco
Corsa X

1.100 mm
(43,31 in)

Corsa Y

650 mm
(25,59 in)

Corsa Z

600 mm
(23,62 in)

Velocità di rotazione

10.000 rpm
(62.832 rad.min-1)

Potenza

11 kW, 15 kW
(14,96 hp, 20,39 hp)

Carico massimo del piano di lavoro

800 kg
(1.764 lb)

Peso massimo utensili

7 kg
(15,4 lb)

Precisione di collocamento

0,01 mm
(0,00039 in)

Ripetibilità

0,006 mm
(0,00024 in)

Tempo per cambio utensile

1,8 s

Peso totale

6.700 kg
(14.770,97 lb)

Lunghezza totale

2.900 mm
(114,2 in)

Larghezza massima

3.000 mm
(118,1 in)

Altezza totale

3.000 mm
(118,1 in)

Descrizione

Panoramica prodotto
Centro di lavoro CNC verticale VMC-1165NC con corse X/Y/Z di 1100/650/600 mm, mandrino BT40 fino a 10000 rpm e potenza mandrino selezionabile 11 o 15 kW. Dotato di tavola 1200 × 600 mm (carico max 800 kg) e magazzino disco da 24 posti, il VMC-1165NC è progettato per pezzi da medi a grandi e la produzione in serie che richiede posizionamento ripetibile e rapidi cambi utensile.

Specifiche principali
  • Modello: VMC-1165NC
  • Corsa (X / Y / Z): 1100 mm / 650 mm / 600 mm
  • Distanza centro mandrino alla guida colonna: 745 mm
  • Distanza naso mandrino alla tavola: 125 ~ 725 mm
  • Velocità mandrino: 10000 rpm
  • Attacco mandrino: BT40
  • Potenza motore mandrino: 11 / 15 kW
  • Dimensione tavola: 1200 × 600 mm
  • Carico massimo tavola: 800 kg
  • Guide a T: 5 × 18 × 110 mm
  • Capacità magazzino utensili: 24 utensili (tipo disco)
  • Ø max utensile/lunghezza/peso: Ø75 mm / 300 mm / 7 kg
  • Ø max utensile (pieno/vuoto): 75 / 150 mm
  • Tempo cambio utensile: 1,8 s
  • Spostamento rapido (X/Y/Z): 30 / 30 / 30 m/min
  • Velocità di avanzamento (X/Y/Z): 10 / 10 / 10 m/min
  • Precisione di posizionamento (X/Y/Z): 0,010 mm
  • Precisione di ripetizione (X/Y/Z): 0,006 mm
  • Consumo/pressione aria: 280 L/min, 6~8 bar
  • Potenza elettrica totale: 30 KVA
  • Capacità serbatoio refrigerante: 420 L
  • Dimensioni macchina (L×P×A): 2900 × 3000 × 3000 mm
  • Peso macchina: 6700 kg


Configurazione principale
  • Sistema CNC Mitsubishi M80B — Quantità: 1
  • Unità di comando portatile — Quantità: 1
  • Magazzino disco utensili (24 unità) — Quantità: 1
  • Sistema di lubrificazione automatico — Quantità: 1
  • Segnalatore LED — Quantità: 1
  • Dispositivo di soffiaggio mandrino — Quantità: 1
  • Protezione a tenda d'aria — Quantità: 1
  • Torcia — Quantità: 1
  • Accessori forniti — Quantità: 1


Applicazioni e note operative
  • Adatto per fresatura, foratura e maschiatura di componenti da medi a grandi in automotive, stampi, meccanica generale e produzione industriale.
  • Il magazzino da 24 utensili e il tempo di cambio di 1,8 s riducono i tempi non produttivi nelle lavorazioni in serie.
  • Gli spostamenti rapidi a 30 m/min e le opzioni di mandrino supportano cicli efficienti di sgrossatura e finitura.
  • Il serbatoio refrigerante da 420 L e la lubrificazione automatica semplificano l'operatività continua e la manutenzione programmata.
