Centro di lavoro 3 assi VMC-1370NC
verticaleBT 4024 utensili

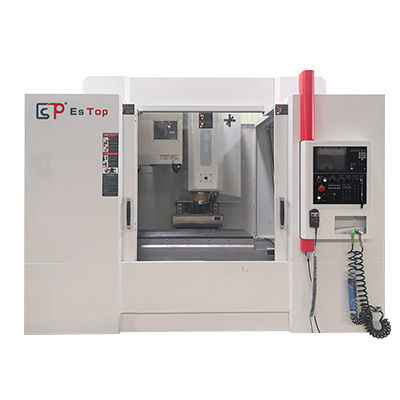

Centro di lavoro 3 assi - VMC-1370NC - ESTOPCNC - verticale / BT 40 / 24 utensili
Centro di lavoro 3 assi - VMC-1370NC - ESTOPCNC - verticale / BT 40 / 24 utensili
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Numero di assi
3 assi
Orientazione del mandrino
verticale
Testa del mandrino
BT 40
Numero di utensili
24 utensili
Corsa X

1.300 mm
(51,18 in)

Corsa Y

700 mm
(27,56 in)

Corsa Z

670 mm
(26,38 in)

Velocità di rotazione

10.000 rpm
(62.832 rad.min-1)

Potenza

11 kW, 15 kW
(14,96 hp, 20,39 hp)

Carico massimo del piano di lavoro

1.000 kg
(2.205 lb)

Peso massimo utensili

7 kg
(15,4 lb)

Precisione di collocamento

0,01 mm
(0,00039 in)

Ripetibilità

0,006 mm
(0,00024 in)

Tempo per cambio utensile

1,8 s

Peso totale

9.500 kg
(20.943,91 lb)

Lunghezza totale

3.820 mm
(150,4 in)

Larghezza massima

3.170 mm
(124,8 in)

Altezza totale

2.800 mm
(110,2 in)

Descrizione

Panoramica
Il VMC-1370NC è un centro di lavoro verticale CNC progettato per lavorazioni di pezzi di grandi dimensioni con corse X/Y/Z di 1300/700/670 mm. È dotato di mandrino BT40 fino a 10000 giri/min, tavola 1400×700 mm con portata massima 1000 kg e magazzino a disco da 24 posizioni.

Specifiche tecniche
  • Corse tre assi (X/Y/Z): 1300 / 700 / 670 mm
  • Distanza centro mandrino → superficie guida colonna: 827 mm
  • Da naso mandrino a tavola: 150–820 mm
  • Dimensioni tavola: 1400 × 700 mm
  • Portata massima tavola: 1000 kg
  • Scanalature a T: 5 × 18 × 150
  • Velocità mandrino: 10000 giri/min
  • Conicità mandrino: BT40
  • Potenza motore mandrino: 11 / 15 kW
  • Velocità rapida (X/Y/Z): 30 / 30 / 30 m/min
  • Velocità di avanzamento rapida: 10 / 10 / 10 m/min
  • Capacità magazzino utensili: 24 utensili
  • Diametro/ lunghezza/ peso max utensile: Ø75 mm / 300 mm / 7 kg
  • Diametro max utensile (pieno/vuoto): 75 / 150 mm
  • Tempo di cambio utensile: 1,8 s
  • Precisione di posizionamento (X/Y/Z): 0,01 mm
  • Precisione di riposizionamento (X/Y/Z): 0,006 mm
  • Aria compressa: 280 L/min a 6–8 bar
  • Potenza elettrica totale: 35 KVA
  • Capacità serbatoio liquido: 430 L
  • Dimensioni macchina (X×Y×Z): 3820 × 3170 × 2800 mm
  • Peso macchina: 9500 kg


Configurazione principale
  • Sistema CNC Mitsubishi M80B
  • Unità operatore portatile
  • Magazzino a disco, 24 unità
  • Sistema di lubrificazione automatica
  • Segnalatore LED
  • Dispositivo di soffiaggio mandrino
  • Barriera d'aria di protezione
  • Lampada di lavoro
  • Accessori forniti


Note
  • Potenza elettrica totale: 35 KVA; serbatoio liquido: 430 L; peso e dimensioni come indicato
  • Selezione utensili: any/sequence. Tempo di cambio utensile: 1,8 s.
  • Opzioni e configurazioni personalizzate disponibili su richiesta
