Centro di lavoro 3 assi ETH40 series
verticaleper alluminioper metalli non ferrosi

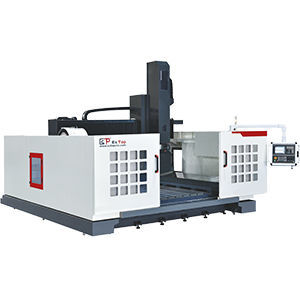

Centro di lavoro 3 assi - ETH40 series - ESTOPCNC - verticale / per alluminio / per metalli non ferrosi
Centro di lavoro 3 assi - ETH40 series - ESTOPCNC - verticale / per alluminio / per metalli non ferrosi
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Numero di assi
3 assi
Orientazione del mandrino
verticale
Materiale lavorato
per alluminio, per metalli non ferrosi
Struttura
tipo tavola
Testa del mandrino
BT 40
Numero di utensili
24 utensili
Altre funzioni
di fresatura, di foratura, di maschiatura
Corsa X

2.500 mm, 3.000 mm
(98,43 in, 118,11 in)

Corsa Y

1.800 mm, 2.000 mm
(70,87 in, 78,74 in)

Corsa Z

600 mm, 800 mm
(23,62 in, 31,5 in)

Velocità di rotazione

12.000 rpm
(75.398 rad.min-1)

Potenza

7,5 kW, 11 kW
(10,2 hp, 14,96 hp)

Precisione di collocamento

0,02 mm, 0,05 mm
(0,00079 in, 0,00197 in)

Ripetibilità

0,01 mm
(0,00039 in)

Tempo per cambio utensile

2 s

Peso totale

12.000 kg, 16.000 kg
(26.455,47 lb, 35.273,96 lb)

Lunghezza totale

4.800 mm, 6.100 mm
(189 in, 240,2 in)

Larghezza massima

4.300 mm, 5.100 mm
(169,3 in, 200,8 in)

Altezza totale

3.500 mm, 3.700 mm
(137,8 in, 145,7 in)

Descrizione

Prodotto
Centro di lavorazione combinato per profili progettato per la lavorazione precisa di profili in alluminio e materiali non ferrosi per serramenti, porte e strutture industriali. Serie modulare ETH40 disponibile in due configurazioni tavola (2518NC / 3020NC) con multiple opzioni di corsa X/Y/Z. Controllo SIEMENS per operazioni multi-asse programmabili di foratura, fresatura e finitura.

Specifiche tecniche (tabella)
Modello: ETH40-2518NC / ETH40-3020NC
Corsa asse X: 3000 mm / 2500 mm
Corsa asse Y: 2000 mm / 1800 mm
Corsa asse Z: 800 mm / 600 mm
Velocità mandrino: 12000 giri/min
Attacco mandrino / diametro esterno: BT40 Φ150 mm / BT40 Φ120 mm
Magazzino utensili: tipo disco, 24 utensili
Tempo cambio utensile: 2 s
Velocità rapido X/Y/Z: 40 m/min / 50 m/min / 20 m/min
Avanzamento di taglio (X/Y/Z): 15000 mm/min
Controllo: SIEMENS
Motore mandrino: 11 kW / 7.5 kW
Motori assi (X/Y/Z): (3.14+3.14) kW / 3.14 kW / 3.14 kW
Lubrificazione: lubrificazione automatica
Raffreddamento: spruzzo d'acqua
Precisione di posizionamento X: 0.05 mm; Y/Z: 0.02 mm; Ripetibilità: 0.01 mm
Aria compressa: 0.6–0.9 MPa
Altezza: 3700 mm / 3500 mm
Ingombro (circa): 6100 × 4300 mm / 4800 × 5100 mm
Peso (circa): 16000 kg / 12000 kg

Caratteristiche principali
  • Famiglia ETH40 con due opzioni di lunghezza tavola
  • Molteplici configurazioni di corsa X/Y/Z per diverse dimensioni di profili
  • Mandrino BT40 12000 giri/min con due opzioni di diametro esterno
  • Magazzino a disco a 24 posizioni e cambio utensile in 2 s
  • Elevate velocità di rapido e di taglio per la produttività
  • Controllo SIEMENS per programmi multi-asse flessibili
  • Scelta della potenza mandrino: 11 kW o 7.5 kW
  • Configurazione motori assi: (3.14+3.14) / 3.14 / 3.14 kW
  • Lubrificazione automatica e raffreddamento a spruzzo d'acqua
  • Posizionamento preciso ed elevata ripetibilità
  • Requisito aria compressa: 0.6–0.9 MPa
  • Varianti di ingombro e peso per adattarsi agli impianti produttivi
