Centro di lavoro 3 assi ETV20/V25
verticaleBT 4024 utensili

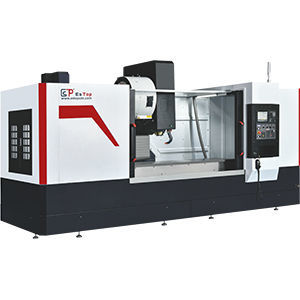

Centro di lavoro 3 assi - ETV20/V25 - ESTOPCNC - verticale / BT 40 / 24 utensili
Centro di lavoro 3 assi - ETV20/V25 - ESTOPCNC - verticale / BT 40 / 24 utensili
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Numero di assi
3 assi
Orientazione del mandrino
verticale
Testa del mandrino
BT 40
Numero di utensili
24 utensili
Applicazioni
per profilati
Altre caratteristiche
a disco
Corsa X

2.000 mm, 2.500 mm
(78,74 in, 98,43 in)

Corsa Y

600 mm, 700 mm
(23,62 in, 27,56 in)

Corsa Z

600 mm
(23,62 in)

Velocità di rotazione

12.000 rpm
(75.398 rad.min-1)

Potenza

7,5 kW, 11 kW
(10,2 hp, 14,96 hp)

Precisione di collocamento

0,02 mm, 0,03 mm
(0,00079 in, 0,00118 in)

Ripetibilità

0,01 mm
(0,00039 in)

Tempo per cambio utensile

2 s

Peso totale

7.000 kg, 10.000 kg
(15.432,36 lb, 22.046,23 lb)

Lunghezza totale

6.000 mm
(236,2 in)

Larghezza massima

2.300 mm
(90,6 in)

Altezza totale

3.000 mm
(118,1 in)

Descrizione

Panoramica
Centro di lavorazione composto per profili

Specifiche principali (tabella)
Corsa asse X: 2000mm/2500mm
Corsa asse Y: 600mm/650mm/700mm
Corsa asse Z: 600mm
Velocità mandrino: 12000rpm
Foro cono mandrino: BT40 φ140mm (diametro esterno)
Forma del magazine utensili: tipo disco
Capacità del magazine: 24 pz
Tempo di cambio utensile: 2 s
Movimento asse X: 48 m/min
Movimento asse Y: 48 m/min
Movimento asse Z: 48 m/min
Velocità di avanzamento di taglio X/Y/Z: 15000 mm/min
Controllo: FANUC / MITSUBISHI
Motore mandrino: 7.5 kW / 11 kW
Motori assi X/Y/Z: 3.0 kW / 3.0 kW / 3.0 kW
Sistema di lubrificazione: lubrificazione automatica
Sistema di raffreddamento: raffreddamento a spruzzo d'acqua
Precisione posizionamento asse X: 0.03mm
Precisione posizionamento Y/Z: 0.02mm
Precisione di ripetizione: 0.01mm
Pressione aria richiesta: 0.6 Mpa - 0.9 Mpa
Altezza: 3000mm
Area occupata: 6000*2300mm
Peso: cca 7000 KG / cca 10000 KG

Note
Magazine utensili di tipo disco; capacità 24 utensili; cambio utensile rapido (2 s); disponibile con controlli FANUC o MITSUBISHI; opzioni mandrino e potenze motore come indicate sopra.

Specifiche tecniche
  • Corsa asse X: 2000mm/2500mm
  • Corsa asse Y: 600mm/650mm/700mm
  • Corsa asse Z: 600mm
  • Velocità mandrino: 12000rpm
  • Foro cono mandrino: BT40 φ140mm (diametro esterno)
  • Forma del magazine utensili: tipo disco
  • Capacità del magazine: 24 pz
  • Tempo di cambio utensile: 2 s
  • Velocità movimento assi X/Y/Z: 48 m/min
  • Velocità di avanzamento di taglio X/Y/Z: 15000 mm/min
  • Controllo: FANUC / MITSUBISHI
  • Motore mandrino: 7.5 kW / 11 kW
  • Motori assi X/Y/Z: 3.0 kW / 3.0 kW / 3.0 kW
  • Sistema di lubrificazione: lubrificazione automatica
  • Sistema di raffreddamento: raffreddamento a spruzzo d'acqua
  • Precisione posizionamento asse X: 0.03mm
  • Precisione posizionamento Y/Z: 0.02mm
  • Precisione di ripetizione: 0.01mm
  • Pressione aria richiesta: 0.6 Mpa - 0.9 Mpa
  • Altezza: 3000mm
  • Area occupata: 6000*2300mm
  • Peso: cca 7000 KG / cca 10000 KG
