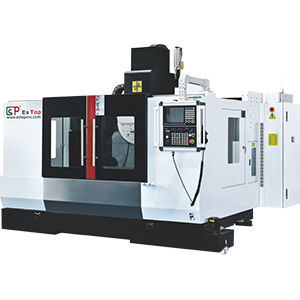

Centro di lavoro 3 assi ETJ30-2012NC

verticaleper alluminioper leghe leggere

Panoramica
Il centro di lavoro combinato per profili ETJ30-2012NC è progettato per l'alesatura e la lavorazione di profili estrusi. Combina lunghe corse X/Y, una mandrino ad alta velocità e un magazines utensili indicizzato per foratura, fresatura e contornatura in produzione industriale.

Dati tecnici principali

• Denominazione modello: ej30-2012 (ETJ30-2012NC)
• Corsa asse X: 2000 mm
• Corsa asse Y: 1200 mm
• Corsa asse Z: 500 mm
• Velocità mandrino: 20.000 giri/min
• Foro cono mandrino: BT30 φ100 mm (diametro esterno)
• Tipo magazzino utensili: Flying saucer
• Capacità magazzino: 16 pezzi
• Tempo cambio utensile: 2 s
• Spostamento rapido X/Y/Z: 30 m/min
• Velocità di avanzamento di taglio X/Y/Z: 20.000 mm/min
• Sistema di controllo: SYNTEC

Azionamenti, motori e sistemi

• Motore mandrino: 5,5 kW
• Motori assi X/Y/Z: 1,8 / 3,0 / 1,8 kW
• Sistema di lubrificazione: lubrificazione automatica
• Sistema di raffreddamento: raffreddamento a spruzzo d'acqua

Precisione e prestazioni

• Precisione posizionamento asse X: 0,02 mm
• Precisione posizionamento assi Y/Z: 0,02 mm
• Precisione ripetibilità: 0,01 mm
• Adatto per contornatura ad alta velocità e lavorazioni ripetute su profili

Installazione e servizi

• Pressione aria richiesta: 0,6 MPa – 0,9 MPa
• Altezza complessiva: 2800 mm
• Ingombro: 3500 × 2800 mm
• Peso: ca. 9500 kg

Applicazioni tipiche

• Lavorazione di profili in alluminio e leghe leggere
• Telaistiche per finestre e porte, facciate continue, profili strutturali
• Produzione in serie e lotti per profili su misura

Opzioni e personalizzazioni

• Utensili e attrezzature specifiche su richiesta
• Interfacce di automazione, sistemi di carico/scarico e pacchetti di controllo avanzati disponibili come opzione
