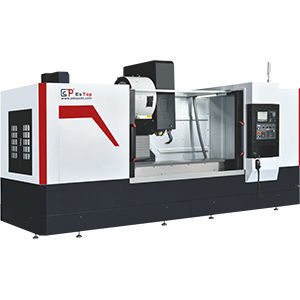

Centro di lavoro 3 assi ETH40-2500NC
verticaleper alluminioBT 40

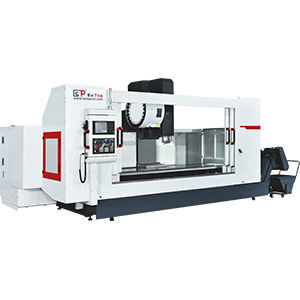

Centro di lavoro 3 assi - ETH40-2500NC - ESTOPCNC - verticale / per alluminio / BT 40
Centro di lavoro 3 assi - ETH40-2500NC - ESTOPCNC - verticale / per alluminio / BT 40
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Numero di assi
3 assi
Orientazione del mandrino
verticale
Materiale lavorato
per alluminio
Testa del mandrino
BT 40
Numero di utensili
24 utensili
Altre funzioni
di fresatura, di foratura, di maschiatura
Altre caratteristiche
a disco
Corsa X

2.500 mm
(98,43 in)

Corsa Y

500 mm
(19,69 in)

Corsa Z

500 mm, 700 mm
(19,69 in, 27,56 in)

Velocità di rotazione

12.000 rpm
(75.398 rad.min-1)

Potenza

7,5 kW
(10,2 hp)

Velocità di avanzamento asse X

250 mm/s

Velocità di avanzamento asse Y

250 mm/s

Velocità di avanzamento asse Z-Not Tr-

0,25 m/s
(0,82 ft/s)

Precisione di collocamento

0,02 mm, 0,05 mm
(0,00079 in, 0,00197 in)

Ripetibilità

0,01 mm
(0,00039 in)

Tempo per cambio utensile

2 s

Peso totale

6.000 kg
(13.227,74 lb)

Lunghezza totale

4.800 mm
(189 in)

Larghezza massima

2.500 mm
(98,4 in)

Altezza totale

2.750 mm
(108,3 in)

Descrizione

Panoramica del prodotto
L'ETH40-2500NC è un centro di lavoro composito per profili, progettato per la lavorazione di precisione di profili e componenti strutturali. Disponibile con corsa Z di 500 mm o 700 mm, supporta operazioni di fresatura, foratura e maschiatura in contesti produttivi.

Tabella tecnica
Modello: ETH40-2500NC
Corsa asse X: 2500 mm
Corsa asse Y: 500 mm
Corsa asse Z: 500 mm / 700 mm
Velocità mandrino: 12.000 rpm
Foro cono mandrino: BT40, ⌀120 mm (diametro esterno)
Tipo magazine utensili: Disco
Capacità magazine: 24 pezzi
Tempo cambio utensile: 2 s
Velocità rapida X: 60 m/min
Velocità rapida Y: 28 m/min
Velocità rapida Z: 28 m/min
Velocità di avanzamento di taglio (X/Y/Z): 15.000 mm/min
Sistema di controllo: FANUC / MITSUBISHI
Motore mandrino: 7,5 kW
Motori assi X/Y/Z: 3,0 / 3,0 / 3,0 kW
Lubrificazione: Lubrificazione automatica
Raffreddamento: Raffreddamento a spruzzo d'acqua
Precisione posizionamento asse X: 0,05 mm
Precisione posizionamento asse Y/Z: 0,02 mm
Precisione ripetibilità posizione: 0,01 mm
Aria compressa richiesta: 0,6–0,9 MPa
Altezza complessiva: 2750 mm
Ingombro (area occupata): 4800 mm x 2500 mm
Peso approssimativo: 6000 kg

Specifiche principali
  • Modello: ETH40-2500NC
  • Corsa X: 2500 mm
  • Corsa Y: 500 mm
  • Corsa Z: 500 mm o 700 mm
  • Velocità mandrino: 12.000 rpm
  • Cono mandrino: BT40, diametro esterno 120 mm
  • Tipo magazine: Disco
  • Capacità magazine: 24 pezzi
  • Tempo cambio utensile: 2 s
  • Velocità rapida X: 60 m/min
  • Velocità rapida Y: 28 m/min
  • Velocità rapida Z: 28 m/min
  • Avanzamento di taglio (X/Y/Z): 15.000 mm/min
  • Sistema di controllo: FANUC o MITSUBISHI
  • Potenza mandrino: 7,5 kW
  • Motori assi X/Y/Z: 3,0 / 3,0 / 3,0 kW
  • Lubrificazione: Automatica
  • Raffreddamento: A spruzzo d'acqua
  • Precisione asse X: 0,05 mm
  • Precisione asse Y/Z: 0,02 mm
  • Ripetibilità: 0,01 mm
  • Aria compressa: 0,6–0,9 MPa
  • Altezza complessiva: 2750 mm
  • Ingombro: 4800 mm x 2500 mm
  • Peso appross.: 6000 kg


Applicazioni
Adatto alla lavorazione di profili in produzione industriale: estrusioni in alluminio e metallo, telai per porte e finestre, ringhiere, profili strutturali e altri componenti a base di profili.

Opzioni e controllo
Opzioni di controllo: FANUC o MITSUBISHI. Corsa Z configurabile (500 mm o 700 mm). Magazine a disco a 24 posizioni. Lubrificazione automatica e raffreddamento a spruzzo d'acqua inclusi.
