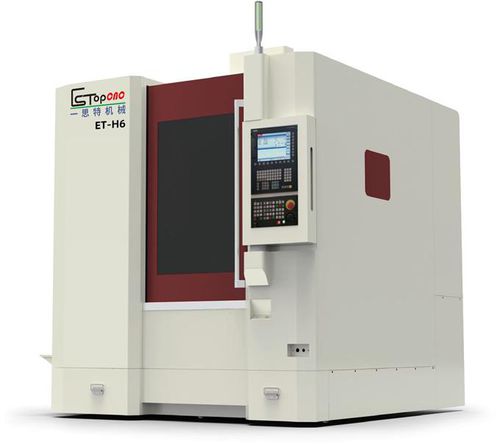

Centro di lavoro 3 assi ET-H6

verticaleHSK-E4020 utensili

Prodotto
Centro di lavoro CNC ET-H6 ad alta rigidità e alta velocità, progettato per fresatura e finitura di componenti metallici di precisione. Il modello ET-H6 monta mandrino HSK E40, cambio utensili a 20 posizioni e ingombro compatto per produzione industriale.

Parametri tecnici principali

• Modello: ET-H6
• Corsa (X / Y / Z): 600 / 500 / 350 mm
• Distanza estremità mandrino-superficie di lavoro: 120–470 mm
• Larghezza passaggio: 780 mm — Altezza max: 395 mm
• Guide lineari (X/Y/Z): INA 45 / 45 / 3590 mm
• Viti a ricircolo di sfere (X/Y/Z): NSK 4010
• Dimensioni tavola: 660 × 500 mm — T-slot: 6-18/100
• Carico massimo tavola: 400 kg
• Tipo mandrino: HSK E40 (mandrino elettrico Inner Tibet)
• Velocità max mandrino: 30.000 giri/min (opzione 42.000 giri/min)
• Motore mandrino: 11 kW
• Cambio utensili automatico (ATC): 20 posizioni
• Velocità rapida (X/Y/Z): 30 m/min — Velocità di taglio: 12 m/min
• Precisione di posizionamento: ±0,0025 mm — Ripetibilità: ±0,0015 mm
• Peso macchina (circa): 6.500 kg
• Alimentazione: 380V / 50Hz, 20 KVA
• Pressione aria: 6–8 bar
• Ingombro (L × P × A): 2200 × 2390 × 2500 mm
• Sistema di misura utensile: Renishaw — Scale lineari: HEIDENHAIN

Componenti principali della macchina e allegati standard

• Sistema di controllo numerico: Siemens 828D
• Viti a ricircolo di sfere a tre assi: Japan NSK
• Guide lineari a tre assi: Germany INA
• Componenti del mandrino: DM
• Cuscinetti viti a ricircolo: Japan NSK
• Frizione: Germany R + W (tipo soffietto)
• Contattore principale: Schneider of France
• Elementi pneumatici principali: Japan SMC
• Fonte: Taiwan Ming wei
• Cavo principale: Taiwan Xinguang (antiodore/antioil)
• Basamento macchina: DM
• Coperchio protettivo espandibile: Taiwan-funded
• Sistema di misura utensile: Renishaw
• Scale lineari (LS187C-1540-840-740): HEIDENHAIN

Accessori standard

• Sistema di soffiaggio mandrino — 1 set
• Sistema di raffreddamento utensili — 1 set
• Coperchio protettivo completo — 1 set
• Sistema di lubrificazione automatico — 1 set
• Luce di lavoro — 1 set
• Blocchetti di regolazione e bulloni — 1 set
• Scatola fusione — 1 set
• Serbatoio acqua — 1 set
• Scatola utensili — 1 set
• Portautensili + perno di estrazione — 1 set
• Sedile utensile bloccabile — 1 set

Applicazioni tipiche

• Costruzione stampi e matrici di precisione
• Componenti per automotive e trasmissioni
• Parti aerospaziali che richiedono alta velocità e precisione
• Finitura di pezzi industriali e produzione in piccole serie
