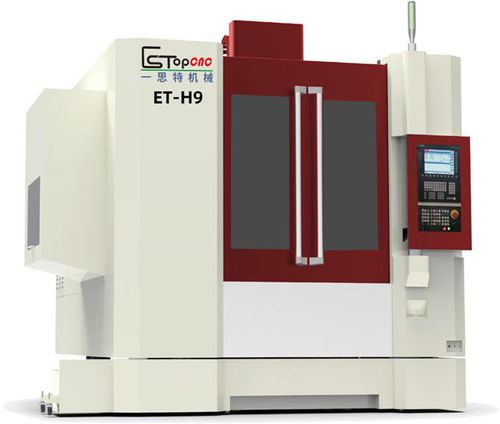

Fresatrice CNC 3 assi ET-H9

verticaleHSK A-6324 utensili

Panoramica del prodotto
EsTop H9 è un centro di lavoro CNC a 3 assi ad alta velocità per fresatura, foratura e finitura di pezzi di medie dimensioni. Presenta corse di 900×600×425 mm, mandrino HSK A63 (20.000 giri/min) con motore da 20 kW e magazzino utensili automatico a 24 posizioni. La macchina utilizza componenti industriali per garantire precisione ripetibile e alta produttività.

Parametri tecnici principali

• Modello: H9
• Corsa (X/Y/Z): 900 / 600 / 425 mm
• Distanza mandrino-tavola: 195–620 mm
• Larghezza portale: 1000 mm
• Altezza massima pezzo: 450 mm
• Dimensione tavola: 940 × 600 mm
• Scanalatura a T: 6-18/100
• Carico massimo tavola: 700 kg
• Guide lineari (X/Y/Z): 45 / 45 / 45 mm
• Viti a ricircolo (X/Y/Z): 4010 mm
• Interfaccia mandrino/tipo: HSK A63 (Inner Tibet electric spindle)
• Velocità mandrino: 20.000 giri/min
• Motore mandrino: 20 kW
• ATC: 24 utensili
• Rapido (X/Y/Z): 30 m/min
• Velocità di avanzamento (X/Y/Z): 12 m/min
• Precisione di posizionamento: ±0,0025 mm/mm
• Ripetibilità: ±0,0015 mm
• Peso macchina (circa): 8.500 kg
• Alimentazione: 30 KVA (380V / 50 Hz)
• Pressione aria richiesta: 6–8 bar
• Dimensioni esterne (L×P×A): 2600 × 2550 × 2800 mm

Componenti principali della macchina e accessori standard

• Sistema di controllo numerico: Siemens 828D
• Viti a ricircolo 3 assi: Japan NSK
• Guide lineari 3 assi: Germany INA
• Componenti mandrino: DM
• Cuscinetti viti a ricircolo: Japan NSK
• Frizione: Germany R+W (tipo soffietto)
• Contattore principale: Schneider (France)
• Elementi pneumatici principali: Japan SMC
• Fonte: Taiwan Ming wei
• Cavo principale: Taiwan Xinguang (oil prevention hotline)
• Basamento: DM
• Copertura protettiva estensibile: capitale taiwanese
• Sistema di misura utensile: Renishaw
• Scale lineari (LS187C-1540-840-740): HEIDENHAIN

Accessori standard / forniture incluse

• Sistema di soffiaggio mandrino: 1 set
• Sistema di raffreddamento utensili: 1 set
• Copertura protettiva completa: 1 set
• Sistema di lubrificazione automatico: 1 set
• Luce di lavoro: 1 set
• Cuscinetti di regolazione e bulloni: 1 set
• Scatola fusa: 1 set
• Serbatoio dell'acqua: 1 set
• Valigetta portautensili: 1 set
• Portautensili + tirante: 1 set
• Blocco sedile porta-utensile: 1 set

Specifiche chiave

• Sistema di controllo: Siemens 828D
• Mandrino: HSK A63, 20.000 giri/min, 20 kW
• Magazzino utensili: 24 utensili
• Corse (X/Y/Z): 900 / 600 / 425 mm
• Dimensione tavola: 940 × 600 mm, carico max 700 kg
• Precisione: posizionamento ±0,0025 mm/mm, ripetibilità ±0,0015 mm
• Potenza: 30 KVA (380V / 50 Hz)
• Aria richiesta: 6–8 bar
• Dimensioni complessive: 2600 × 2550 × 2800 mm
