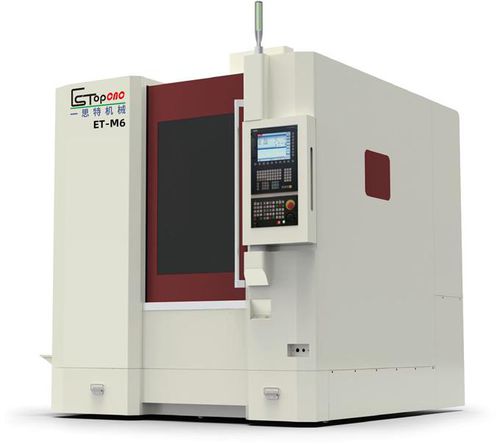

Centro di lavoro CNC 3 assi ET-M6

verticalea tavola fissaHSK-E40

Prodotto
Centro di lavoro CNC ad alta velocità ET-M6 con capacità di sgrossatura su materiali duri, progettato per fresatura di precisione e finitura dinamica di pezzi di piccole e medie dimensioni.

Parametri tecnici principali
Tipo: M6
Corsa: Asse X: 600 mm
Corsa: Asse Y: 500 mm
Corsa: Asse Z: 350 mm
Distanza dalla superficie terminale della mandrino alla superficie di lavoro: 120-470 mm
Larghezza del portale: 780 mm
Altezza massima: 395 mm
Specifiche guide lineari: X/Y/Z: 45/45/35 (INA)
Specifiche viti a sfere: X/Y/Z: 4010 (NSK)
Dimensione piano di lavoro: 660 x 500 mm
Scanalatura a T: 6-18/100
Capacità massima carico tavola: 400 kg
Mandrino / ATC (configurazione standard): Mandrino: HSK E40 (mandrino elettrico Inner Tibet)
Velocità mandrino: 30000 rpm (opzione 42000 rpm)
Motore mandrino: 11 kW
ATC: 20 posti (opzione)
Velocità rapida - assi X / Y / Z: 30 m/min
Velocità di avanzamento - assi X / Y / Z: 12 m/min
Precisione di posizionamento: ±0.0025 mm/mm
Precisione di ripetibilità: ±0.0015 mm/mm
Peso macchina (circa): 6500 Kg
Potenza richiesta (380V / 50 HZ): 20 KVA
Pressione aria: 6-8 bar
Dimensioni esterne (L x W x H): 2200 x 2390 x 2500 mm

Principali componenti della macchina e allegati standard

• Sistema di controllo numerico: Siemens 828D
• Vite a sfera a tre assi: Japan NSK
• Guida lineare a tre assi: Germany INA
• Componenti mandrino: DM
• Cuscinetto vite a sfere: Japan NSK
• Frizione: Germany R + W (tipo soffietto)
• Contattore principale: Schneider (France)
• Elementi pneumatici principali: Japan SMC
• Sorgente: Taiwan Ming wei
• Cavo principale: Taiwan Xinguang (prevenzione olio)
• Letto tornio: DM
• Copertura protettiva a espansione: Finanziata a Taiwan

Accessori standard (elementi inclusi)

• Sistema di soffiaggio del mandrino: 1 set
• Sistema di raffreddamento utensili: 1 set
• Copertura protettiva completa: 1 set
• Sistema di lubrificazione automatica: 1 set
• Luce di lavoro: 1 set
• Regolazione dei blocchi di supporto e dei bulloni: 1 set
• Scatola fusa: 1 set
• Serbatoio dell'acqua: 1 set
• Scatola degli attrezzi: 1 set
• Portautensili + chiodo di estrazione: 1 set
• Sede di bloccaggio utensile: 1 set

Note
Rispetto all'H6, l'M6 è una versione economica senza gli elementi 13 e 14; l'ATC a 20 posti è una configurazione opzionale e potrebbe non essere installata su questo modello.

Caratteristiche / specifiche tecniche

• Modello: ET-M6
• Corsa (X/Y/Z): 600 / 500 / 350 mm
• Interfaccia mandrino: HSK E40
• Velocità mandrino: 30000 rpm (opzione 42000 rpm)
• Potenza motore mandrino: 11 kW
• Dimensione tavola: 660 x 500 mm
• Carico max tavola: 400 kg
• Precisione di posizionamento: ±0.0025 mm/mm
• Ripetibilità: ±0.0015 mm/mm
• Peso macchina: ~6500 Kg
• Requisiti di alimentazione: 380V / 50Hz, 20 KVA
• Pressione aria di lavoro: 6-8 bar
• Dimensioni esterne (L x W x H): 2200 x 2390 x 2500 mm
