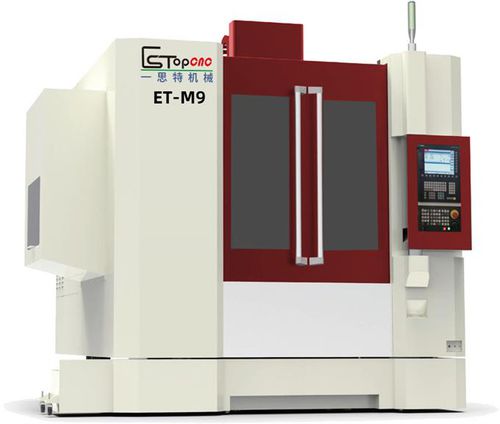

Centro di lavoro 3 assi ET-M9

verticaleBT 4024 utensili

Nome del prodotto
EsTop Centro di lavorazione M9 stile economico

Principali parametri tecnici
Tipo: M9
Corsa - asse X (mm): 900
Corsa - asse Y (mm): 600
Corsa - asse Z (mm): 425
Distanza dalla superficie finale del mandrino alla superficie di lavoro (mm): 195-620
Larghezza cancello (mm): 1000
Altezza massima (mm): 450
Specifiche guida lineare (X/Y/Z, mm): 45/45/45
Specifiche vite a ricircolo di sfere (X/Y/Z, mm): 4010
Dimensione tavola (mm): 940*600
Scanalatura a T: 6-18/100
Capacità di carico massima del tavolo (kg): 700
Mandrino (configurazione standard): BT-40
Velocità mandrino (rpm): 15000
Motore mandrino (kW): 9
ATC: 24T (Opzione; non installato di serie su M9)
Velocità rapida assi X/Y/Z (m/min): 30
Velocità di avanzamento assi X/Y/Z (m/min): 12
Precisione di posizionamento (mm/mm): ±0.0025
Precisione di ripetibilità (mm/mm): ±0.0015
Peso macchina (circa, Kg): 8500
Potenza di alimentazione richiesta (380V / 50 HZ, KVA): 30
Pressione dell'aria (bar): 6-8
Dimensioni esterne (L*W*H, mm): 2600*2550*2800

Componenti principali della macchina utensile & Allegati standard

• Sistema di controllo numerico: Simens 828D
• Viti a ricircolo di sfere per tre assi: Japan NSK
• Guide lineari per tre assi: Germany INA
• Componenti mandrino: DM
• Cuscinetto vite a ricircolo: Japan NSK
• Frizione: Germany R + W (tipo soffietto)
• Contattore principale: Schneider of France
• Elementi pneumatici principali: Japan SMC
• Sorgente: Taiwan Ming wei
• Cavo principale: Taiwan Xinguang - oil prevention hotline
• Letto tornio: DM
• Coperchio protettivo espandibile: Taiwan-funded

Note
Rispetto all'H9, il M9 è la versione economica senza l'articolo 13 e l'articolo 14. Un ATC a 24 utensili è opzionale e non è installato di default sul M9.

Accessori / Allegati standard (Quantità)

• Sistema di soffio del mandrino: 1 set
• Sistema di raffreddamento utensili: 1 set
• Coperchio di protezione completo: 1 set
• Sistema di lubrificazione automatico: 1 set
• Luce di lavoro: 1 set
• Regolazione dei blocchi di cuscino e dei bulloni: 1 set
• Scatola fusa: 1 set
• Serbatoio dell'acqua: 1 set
• Scatola degli utensili: 1 set
• Portautensili + chiodo di estrazione: 1 set
• Sede di bloccaggio utensile: 1 set

Specifiche tecniche

• Modello: M9
• Corsa (X/Y/Z): 900 / 600 / 425 mm
• Tipo mandrino: BT-40
• Velocità mandrino: 15.000 rpm
• Motore mandrino: 9 kW
• Tavolo di lavoro: 940 x 600 mm
• Carico massimo tavolo: 700 kg
• Precisione di posizionamento: ±0,0025 mm
• Ripetibilità: ±0,0015 mm
• Peso macchina (circa): 8.500 Kg
• Alimentazione richiesta: 380V / 50Hz, ~30 KVA
• Pressione aria: 6-8 bar
• Dimensioni esterne (L*W*H): 2600 x 2550 x 2800 mm
• Guide lineari (X/Y/Z): 45 / 45 / 45 mm
• Viti a ricircolo (X/Y/Z): 4010
• ATC: 24 utensili (opzionale)
