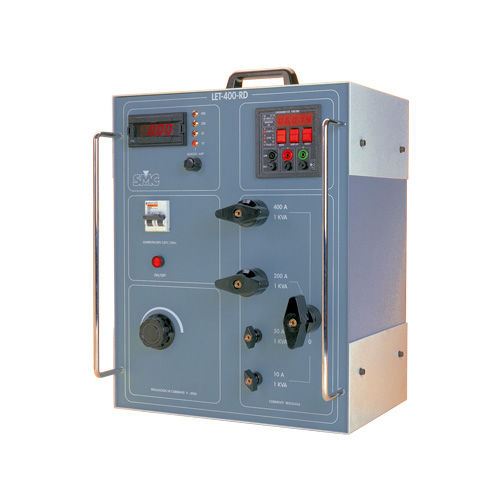

Apparecchio per prove di corrente LET-400-RD

di calibrazionemanualeper relè di protezione

Corrente AC Test impostato fino a 2,5 kA Il LET-400-RD è progettato per eseguire la maggior parte dei test primari necessari per la messa in servizio delle sottostazioni. Descrizione del prodotto Permette di eseguire, con potenza sufficiente, tutte le iniezioni di corrente primaria per verificare il corretto funzionamento e il cablaggio di tutti gli elementi che compongono la sezione di protezione e misura in una sottostazione. Il sistema di regolazione si basa su un autotrasformatore a variazione continua (Variac) che alimenta un trasformatore di potenza che fornisce le uscite in corrente elevata e isola l'alimentazione principale dal carico. Un amperometro integrato e un timer forniscono informazioni sul valore corrente e sul tempo di funzionamento del relè o dell'interruttore in prova. CARATTERISTICHE Corrente permanente fino a 400A 1KVA in 4 Gamme. Costruito in precisione digitale amperometro 0,5%. Timer digitale integrato con risoluzione 1 ms. Protezione termica e da cortocircuito. DOMANDE DI PARTECIPAZIONE Prova della curva I/T nel test dei relè di corrente primaria. Prove di iniezione primaria. Prova dei trasformatori di misura e di protezione. In generale, le prove di iniezione primaria, compreso l'anello completo, come i cavi dei trasformatori di corrente, i relè di protezione e gli interruttori automatici.
