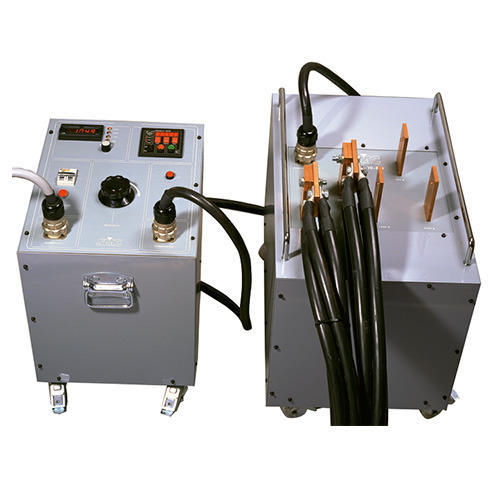

Apparecchio per prove di corrente LET-4000-RD

manualedisgiuntoridi trasformatori

Messa a punto di prova corrente di CA al Ka 20 Il LET-4000-RD è destinato per eseguire la maggior parte delle prove primarie che sono necessarie nell'incarico delle sottostazioni. Concede eseguire con potere sufficiente, tutte le iniezioni correnti primarie di collaudare la funzione ed i collegamenti adeguati di tutti gli elementi che compongono la protezione e la sezione di misurazione in una sottostazione. Il sistema di regolamento è basato su un autotrasformatore continuamente variabile (Variac) che fornisce ad un trasformatore elettrico che consegna le uscite a corrente forte ed isola l'alimentazione principale dal carico. Un amperometro incorporato e un temporizzatore fornisce le informazioni sul valore corrente e sul periodo dell'operazione del relè o dell'interruttore nell'ambito della prova. CARATTERISTICHE Corrente permanente fino a 4000A, 8KVA in 4 gamme. Composto di due unità. Costruito nell'accuratezza digitale dell'amperometro 0,5%. Costruito in spettrografia di massa digitale di risoluzione 1 del temporizzatore. Protezione dello shortcircuit e del termale. APPLICAZIONI Prova del motore e diretta di sovraccarico del relè. Prove generalmente primarie compreso il ciclo completo, cioè, trasformatore corrente, cavi, relé di protezione ed interruttore.
