Iniettore di corrente continua fino a 5 kA
Il LET-4000-R è progettato per eseguire prove di iniezione in corrente continua ad alta corrente, utilizzato principalmente nell'industria ferroviaria per testare i relè extra veloci utilizzati nei motori elettrici della locomotiva.
Descrizione del prodotto

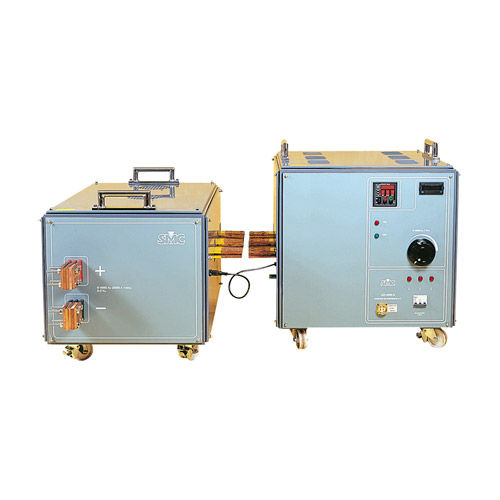

L'unità viene fornita in 2 moduli: il modulo di regolazione e misurazione e un convertitore AC/DC.
Il modulo di regolazione e misura esegue la regolazione della corrente continua ed è costituito da un autotrasformatore variabile (Variac) che regola una corrente continua trifase, con una potenza di 8KVA e un trasformatore trifase di 8KVA con una potenza nominale di 2V negli avvolgimenti secondari. Un amperometro incorporato e un timer forniscono le informazioni sulla corrente iniettata e sul tempo di funzionamento del relè in prova.
CARATTERISTICHE
DC Uscita in corrente continua a 5000A, 8000W.
Amperometro digitale incorporato, precisione dello 0,5%.
Timer digitale integrato con risoluzione 1 ms.
Protezione termica e da cortocircuito.
Il modulo convertitore AC/DC Converter Module raddrizza la corrente alternata per funzionare con l'unità di cui sopra. Il segnale viene rettificato in un'onda sinusoidale completa. Le uscite sono in 2 rubinetti adeguatamente dimensionati. Questa unità contiene anche gli shunt di misura, che fornisce il valore di misura all'amperometro situato nell'altro modulo.
DOMANDE DI PARTECIPAZIONE
Per il collaudo di relè extra veloci in corrente continua, utilizzati principalmente nell'industria ferroviaria.
In generale, l'uso di qualsiasi applicazione ad alta corrente continua.
---
