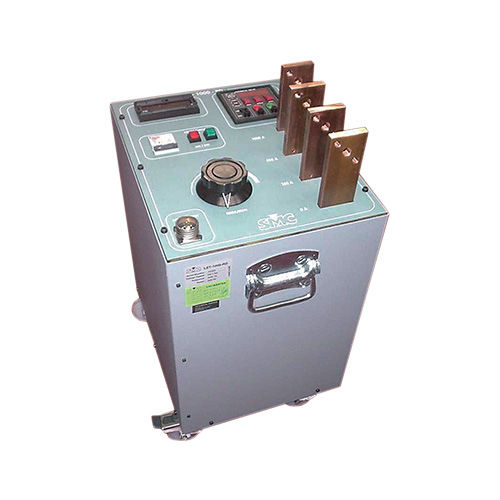

Apparecchio per prove di corrente LET-1000-RD

manualeper relè di protezionedisgiuntori

Test corrente alternata impostata fino a 6 kA Il LET-1000-RD è progettato per eseguire la maggior parte dei test primari necessari nella messa in servizio delle sottostazioni. Descrizione del prodotto Permette di eseguire con sufficiente potenza tutte le iniezioni di corrente primaria per verificare il corretto funzionamento ed il cablaggio di tutti gli elementi che compongono la sezione di protezione e di misura in una sottostazione. Il sistema di regolazione si basa su un autotrasformatore a variazione continua (Variac) che alimenta un trasformatore di potenza che fornisce le uscite ad alta corrente e isola l'alimentazione principale dal carico. Un amperometro incorporato e un timer forniscono le informazioni sul valore di corrente e sul tempo di funzionamento del relè o dell'interruttore in prova. CARATTERISTICHE Corrente permanente fino a 1000 A, 2 KVA in 3 campi. Amperometro digitale integrato con una precisione dello 0,5%. Temporizzatore digitale integrato con risoluzione 1 ms. Protezione termica e da cortocircuito. APPLICAZIONI Test del relè di sovraccarico diretto e del motore. In generale, prove primarie che includono l'anello completo, cioè il trasformatore di corrente, i cavi, il relè di protezione e l'interruttore automatico.
