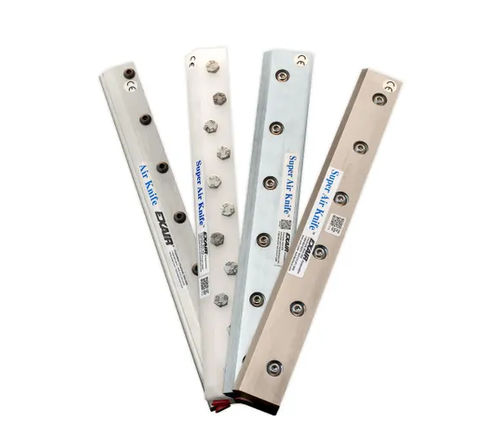

Lama d'aria di protezione 110012

di puliziadi soffiaggioper essiccazione

Panoramica
Il Super Air Knife™ di EXAIR produce una lamina di flusso d'aria laminare e uniforme su tutta la lunghezza. Progettato per minimizzare il consumo di aria compressa trattenendo l'aria ambiente in un rapporto di circa 40:1, svolge efficacemente funzioni di soffiaggio, asciugatura e tenda d'aria con livelli sonori ridotti rispetto ai soffiatori convenzionali. Disponibile a magazzino in diversi materiali e in lunghezze fino a 108 in (2743 mm).

Applicazioni

• Asciugatura di pezzi dopo lavaggio
• Pulizia di lamiera negli impianti di laminazione
• Pulizia di nastri trasportatori
• Raffreddamento di pezzi o componenti
• Asciugatura o pulizia di web
• Separazione ambientale / tende d'aria
• Soffiaggio pre-verniciatura
• Apertura e riempimento sacchi
• Rimozione scarti nelle operazioni di conversione

Vantaggi

• Funzionamento silenzioso (tip. 69 dBA in molte applicazioni)
• Basso consumo d'aria compressa tramite amplificazione d'aria ~40:1
• Flusso d'aria uniforme su tutta la lunghezza
• Forza e portata regolabili mediante selezione degli shim
• Nessuna parte mobile (senza manutenzione)
• Ingressi aria compressa su entrambe le estremità e inferiori per un montaggio agevole
• Fissaggi incassati e design compatto per una installazione semplificata
• Lunghezze a magazzino fino a 108 in (2743 mm); lunghezze di sistema illimitate per accoppiamento

Materiali

• Alluminio — alluminio grado aeronautico con shim in plastica; adatto ad applicazioni generiche dove corrosione/contaminazione non sono un fattore; viti in acciaio inox per ambienti umidi; limite di temperatura fino a 180°F (82°C).
• Acciaio inossidabile Tipo 303 — grado comune con buona resistenza; adatto ad ambienti lievemente corrosivi; temperatura fino a 800°F (427°C).
• Acciaio inossidabile Tipo 316 — maggiore resistenza alla corrosione e resistenza meccanica; adatto per alimentare, farmaceutico e produzione chirurgica; temperatura fino a 800°F (427°C).
• PVDF (Polivinilidene Fluoruro) — eccellente resistenza chimica (sostanze inorganiche, solventi, acidi); utilizza shim in PTFE e bulloneria resistente alla corrosione; adatto per elettrodeposizione, celle solari, batterie agli ioni di litio, trasferimento acido/caustico, recupero solventi, semiconduttori e dispositivi medici; temperatura fino a 275°F (135°C).

Modelli / Kit (sommario)
I Super Air Knives sono disponibili come unità singole, varianti con kit idraulici, kit (set di shim, separatore filtro, regolatore di pressione), kit con impianto idraulico e Deluxe Kit (EFC, sistema di montaggio, set di shim, filtro, regolatore). Le lunghezze disponibili e gli esempi di codici prodotto coprono da 3" (76 mm) a 108" (2743 mm) nelle varianti alluminio, 303SS, 316SS e PVDF con codici corrispondenti per Deluxe e kit di installazione.

Accessori (esempi)

• Sistema di montaggio universale per Air Knife (Modello 9060) — sistema di montaggio articolato in acciaio inox (quantità raccomandata in funzione della lunghezza)
• Kit di tubazioni per Air Knife — linee di alimentazione, raccordi e manometro (kit installati per coltelli ≥ 24")
• Kit di staffe di accoppiamento — per unire due Super Air Knives e ottenere flusso d'aria continuo
• Set di shim — shim in plastica, acciaio inox o PTFE per regolare gap, forza e flusso

Tipi di sistemi / kit

• Super Air Knife singolo
• Super Air Knife con kit di tubazioni (installato)
• Kit Super Air Knife (include set di shim, separatore filtro e regolatore di pressione)
• Kit Super Air Knife con kit di tubazioni (installato)
• Kit Deluxe Super Air Knife (include EFC controllo elettronico del flusso, sistema di montaggio, set di shim, separatore filtro e regolatore di pressione)

Prestazioni (dati rappresentativi per Super Air Knife 12" con shim .002")
Pressione di alimentazione (PSIG / BAR) | Consumo aria per pollice (SCFM / SLPM) | Velocità @ 6" (FPM / m/s) | Livello sonoro @ 3' (dBA) | Forza per pollice @ 6" (oz / g)
20 PSIG / 1.4 BAR | 1.1 SCFM / 31 SLPM | 5,000 FPM / 25.4 m/s | 57 dBA | 0.6 oz / 17 g
40 PSIG / 2.8 BAR | 1.7 SCFM / 48 SLPM | 7,000 FPM / 35.6 m/s | 61 dBA | 1.1 oz / 31 g
60 PSIG / 4.1 BAR | 2.3 SCFM / 65 SLPM | 9,600 FPM / 48.8 m/s | 65 dBA | 1.8 oz / 51 g
80 PSIG / 5.5 BAR | 2.9 SCFM / 82 SLPM | 11,800 FPM / 59.9 m/s | 69 dBA | 2.5 oz / 71 g
100 PSIG / 6.9 BAR | 3.5 SCFM / 99 SLPM | 13,500 FPM / 68.5 m/s | 72 dBA | 3.2 oz / 91 g

Principio di funzionamento
L'aria compressa entra in un plenum ed è diretta attraverso un orifizio a fessura di precisione. Il flusso primario segue una superficie piana creando una lamina d'aria laminare che trascina l'aria ambiente a circa 40:1, fornendo un flusso d'aria potente con perdita di velocità minimizzata.

Specifiche tecniche

• Amplificazione dell'aria: circa 40:1
• Lunghezze a magazzino: 3" a 108" (76 mm a 2743 mm); lunghezze di sistema illimitate mediante accoppiamento
• Materiali: Alluminio, Type 303 SS, Type 316 SS, PVDF
• Livello sonoro tipico: ~69 dBA (dipende dall'applicazione)
• Regolazione shim: shim .002" installato in fabbrica; shim aggiuntivi (.001", .002", .003", .004" ecc.) disponibili
• Opzioni kit disponibili: kit di tubazioni, kit filtro/separatore + regolatore, kit Deluxe includenti EFC e sistema di montaggio
• Limiti di temperatura di esercizio (approx): Alluminio fino a 180°F (82°C); 303/316 SS fino a 800°F (427°C); PVDF fino a 275°F (135°C)
• Prezzo di esempio riportato nella pagina: 282 (USD) — prezzo per un articolo configurabile specifico; prezzo finale dipende dalle opzioni selezionate
