Lama d'aria in acciaio inossidabile 110230SSDX Deluxe Super

di soffiaggiodi raffreddamentoper essiccazione

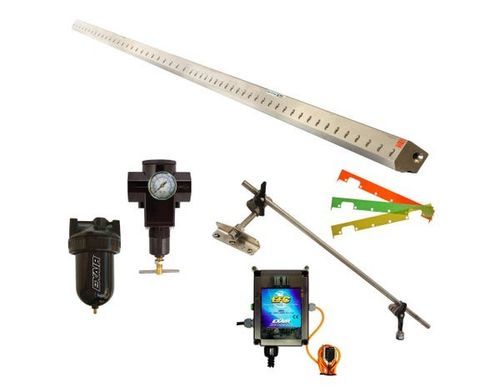

Panoramica Il kit Deluxe Super Air Knife™ di EXAIR comprende un coltello Super Air, un EFC (Electronic Flow Control), un sistema di montaggio universale del coltello, un set di spessori, un filtro separatore e un regolatore di pressione (con accoppiatore). È il coltello ad aria compressa più efficiente sul mercato, in grado di erogare un flusso d'aria laminare uniforme su tutta la lunghezza e con una forza notevole. È stato progettato per ridurre drasticamente l'utilizzo di aria compressa e per immettere aria ambiente con un rapporto di 40:1. I livelli di rumorosità sono notevolmente ridotti rispetto a quelli di un coltello ad aria compressa. I livelli di rumorosità sono notevolmente ridotti rispetto ad altri soffiatori. Disponibili da 3" (76 mm) a 108" (2743 mm) di lunghezza e realizzati in alluminio, acciaio inox di tipo 303, acciaio inox di tipo 316 e PVDF per soddisfare le più svariate esigenze applicative. Sono disponibili dimensioni e materiali personalizzati. Applicazioni

• Asciugamento dei pezzi dopo il lavaggio
• Pulizia dei fogli nei nastrifici
• Pulizia dei nastri trasportatori
• Raffreddamento dei pezzi o dei componenti
• Asciugamento o pulizia del web
• Separazione ambientale
• Soffiaggio prima della verniciatura
• Operazioni di apertura/riempimento dei sacchi
• Rimozione degli sfridi nelle operazioni di trasformazione

Vantaggi

• Funzionamento silenzioso - tipicamente 69 dBA per molte applicazioni
• Minimo consumo di aria compressa
• 40:rapporto di amplificazione dell'aria pari a 1
• Flusso d'aria uniforme su tutta la lunghezza
• Forza e flusso variabili
• Nessuna parte in movimento - non richiede manutenzione
• Facile montaggio grazie agli ingressi per l'aria compressa su ogni estremità e sul fondo
• Compatto, robusta e facile da installare
• Ferramenta incassata per la protezione
• Lunghezze e materiali in stock per soddisfare le alte temperature e gli ambienti corrosivi (alluminio, tipo 303 SS, tipo 316 SS, PVDF)

Materiali Alluminio - Struttura in alluminio aeronautico con spessori in plastica; viti in acciaio inox. Adatto ai casi in cui la corrosione/contaminazione non è un fattore determinante. Resiste a temperature fino a 82°C (180°F). Acciaio inox tipo 303 - Grado comune; buona resistenza; adatto ad ambienti leggermente corrosivi. Resiste a temperature fino a 427°C (800°F). Acciaio inox tipo 316 - Resistenza alla corrosione e forza maggiori; adatto ad ambienti alimentari, farmaceutici e corrosivi. Resiste a temperature fino a 800°F (427°C). PVDF (Fluoruro di Polivinilidene) - Resistenza chimica e alla corrosione superiore; utilizza spessori in PTFE, tappi in SS tipo 316 e viti in Hastelloy C-276 per ambienti difficili. Adatto alla galvanotecnica, alle celle solari, alla produzione di batterie agli ioni di litio, al trasferimento di acidi/caustici, al recupero di solventi, ai semiconduttori e alla produzione di dispositivi medici. Resiste a temperature fino a 275°F (135°C). Modelli / Configurazioni disponibili I coltelli Super Air sono disponibili in cinque diversi modelli:

• Solo lama d'aria
• lama d'aria Super con kit idraulico (installato)
• kit lama d'aria Super (lama d'aria Super, set di spessori, filtro separatore e regolatore di pressione con accoppiatore)
• Kit Super Air Knife con kit idraulico (installato)

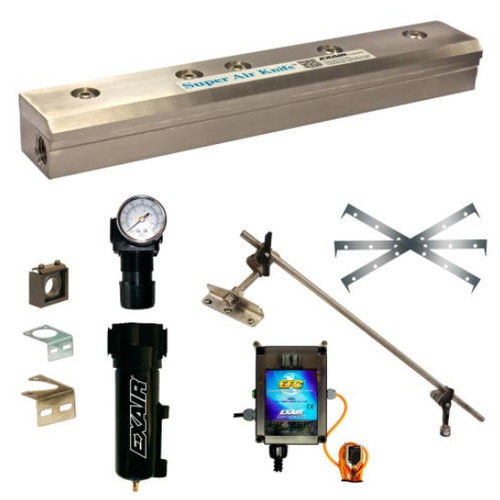

• Kit Super Air Knife Deluxe (include Super Air Knife, EFC, sistema di montaggio universale, set di spessori, filtro separatore e regolatore di pressione con accoppiatore)

Lunghezza del flusso d'aria | Solo Super Air Knife | Super Air Knife con kit idraulico | Kit Super Air Knife | Kit Super Air Knife con kit idraulico | Kit Super Air Knife Deluxe 3" (76 mm) | 110003, 110003SS, 110003SS-316, 110003-PVDF | N/A | 110203, 110203SS, 110203SS-316, 110203-PVDF | N/A | 110003DX, 110003SSDX, 110003SSDX-316 6" (152 mm) | 110006, 110006SS, 110006SS-316, 110006-PVDF | N/A | 110206, 110206SS, 110206SS-316, 110206-PVDF | N/A | 110006DX, 110006SSDX, 110006SSDX-316 9" (229 mm) | 110009, 110009SS, 110009SS-316, 110009-PVDF | N/A | 110209, 110209SS, 110209SS-316, 110209-PVDF | N/A | 110009DX, 110009SSDX, 110009SSDX-316 12" (305 mm) | 110030, 110030SS, 110030SS-316, 110030-PVDF | N/A | 110212, 110212SS, 110212SS-316, 110212-PVDF | N/A | 110030DX, 110030SSDX, 110030SSDX-316 18" (457 mm) | 110018, 110018SS, 110018SS-316, 110018-PVDF | N/A | 110218, 110218SS, 110218SS-316, 110218-PVDF | N/A | 110018DX, 110018SSDX, 110018SSDX-316 24" (610 mm) | 110024, 110024SS, 110024SS-316, 110024-PVDF | 110024PKI, 110024SSPKI, 110024SS-316PKI | 110224, 110224SS, 110224SS-316, 110224-PVDF | 110024PKI, 110024SSPKI, 110024SS-316PKI | 110024DX, 110024SSDX, 110024SSDX-316 30" (762 mm) | 110030, 110030SS, 110030SS-316, 110030-PVDF | 110030PKI, 110030SSPKI, 110030SS-316PKI | 110230, 110230SS, 110230SS-316, 110230-PVDF | 110030PKI, 110030SSPKI, 110030SS-316PKI | 110030DX, 110030SSDX, 110030SSDX-316 914 mm (36") | 110036, 110036SS, 110036SS-316, 110036-PVDF | 110036PKI, 110036SSPKI, 110036SS-316PKI | 110236, 110236SS, 110236SS-316, 110236-PVDF | 110036PKI, 110036SSPKI, 110036SS-316PKI | 110036DX, 110036SSDX, 110036SSDX-316 42" (1127 mm) | 110042, 110042SS, 110042SS-316, 110042-PVDF | 110042PKI, 110042SSPKI, 110042SS-316PKI | 110242, 110242SS, 110242SS-316, 110242-PVDF | 110042PKI, 110042SSPKI, 110042SS-316PKI | 110042DX, 110042SSDX, 110042SSDX-316 48" (1219 mm) | 110048, 110048SS, 110048SS-316, 110048-PVDF | 110048PKI, 110048SSPKI, 110048SS-316PKI | 110248, 110248SS, 110248SS-316, 110248-PVDF | 110048PKI, 110048SSPKI, 110048SS-316PKI | 110048DX, 110048SSDX, 110048SSDX-316 1372 mm (54") | 110054, 110054SS, 110054SS-316, 110054-PVDF | 110054PKI, 110054SSPKI, 110054SS-316PKI | 110254, 110254SS, 110254SS-316, 110254-PVDF | 110054PKI, 110054SSPKI, 110054SS-316PKI | 110054DX, 110054SSDX, 110054SSDX-316 1524 mm (60") | 110060, 110060SS, 110060SS-316 | 110060PKI, 110060SSPKI, 110060SS-316PKI | 110260, 110260SS, 110260SS-316 | 110060PKI, 110060SSPKI, 110060SS-316PKI | 110060DX, 110060SSDX, 110060SSDX-316 72" (1829 mm) | 110072, 110072SS, 110072SS-316 | 110072PKI, 110072SSPKI, 110072SS-316PKI | 110272, 110272SS, 110272SS-316 | 110072PKI, 110072SSPKI, 110072SS-316PKI | 110072DX, 110072SSDX, 110072SSDX-316 84" (2134 mm) | 110084, 110084SS, 110084SS-316 | 110084PKI, 110084SSPKI, 110084SS-316PKI | 110284, 110284SS, 110284SS-316 | 110084PKI, 110084SSPKI, 110084SS-316PKI | 110084DX, 110084SSDX, 110084SSDX-316 2438 mm (96") | 110096, 110096SS, 110096SS-316 | 110096PKI, 110096SSPKI, 110096SS-316PKI | 110296, 110296SS, 110296SS-316 | 110096PKI, 110096SSPKI, 110096SS-316PKI | 110096DX, 110096SSDX, 110096SSDX-316 108" (2743 mm) | 1100108, 1100108SS, 1100108SS-316 | 1100108PKI, 1100108SSPKI, 1100108SS-316PKI | 1102108, 1102108SS, 1102108SS-316 | 1100108PKI, 1100108SS-316PKI, 1100108SS-316PKI | 1100108DX, 1100108SSDX-316 Prestazioni (dati selezionati) Pressione (PSIG) | BAR | Consumo d'aria per pollice (SCFM) | Consumo d'aria per pollice (SLPM) | Velocità a 6" (FPM) | Velocità a 6" (M/S) | Livello sonoro a 3' (dBA) | Forza per pollice (once) | Forza per pollice (grammi) 20 | 1.4 | 1.1 | 31 | 5,000 | 25.4 | 57 | 0.6 | 17 40 | 2.8 | 1.7 | 48 | 7,000 | 35.6 | 61 | 1.1 | 31 60 | 4.1 | 2.3 | 65 | 9,600 | 48.8 | 65 | 1.8 | 51 80 | 5.5 | 2.9 | 82 | 11,800 | 59.9 | 69 | 2.5 | 71 100 | 6.9 | 3.5 | 99 | 13,500 | 68.5 | 72 | 3.2 | 91 Incluso nel kit Deluxe

• Super Air Knife (lunghezza e materiale selezionati)
• EFC (Electronic Flow Control)
• Sistema di montaggio universale dell'Air Knife
• Set di spessori adatti al materiale
• Separatore del filtro
• Regolatore di pressione con accoppiatore

Caratteristiche/specifiche tecniche

• Modello (esempio SKU mostrato nella pagina): P110203DX
• Nome commerciale: Kit Deluxe Super Air Knife™
• Prezzo (unitario, tasse escluse): 2541 (valuta USD)
• Lunghezze standard disponibili: da 3" (76 mm) a 108" (2743 mm)
• Materiali in stock: Alluminio, acciaio inox tipo 303, acciaio inox tipo 316, PVDF
• Rapporto di amplificazione dell'aria: 40:1
• Livello sonoro tipico: ~69 dBA (varia a seconda della pressione/applicazione)
• Consumo d'aria per pollice (esempi): 1.1 SCFM/in @ 20 PSIG; 2,3 SCFM/in @ 60 PSIG; 3,5 SCFM/in @ 100 PSIG
• Esempi di velocità a 6" dal target: ~5.000 FPM @ 20 PSIG; ~9.600 FPM @ 60 PSIG; ~13.500 FPM @ 100 PSIG
• Esempi di forza per pollice a 6" dal target: ~0,6 oz/in @ 20 PSIG; ~1,8 oz/in @ 60 PSIG; ~3.2 oz/in @ 100 PSIG
• Nessuna parte in movimento (non richiede manutenzione)
• Ingressi multipli per l'aria compressa per lunghezze elevate; kit idraulici disponibili per modelli da 24" in su e per alcuni modelli
• Comprende EFC, sistema di montaggio, set di spessori, filtro separatore e regolatore di pressione (con accoppiatore) nel kit Deluxe
