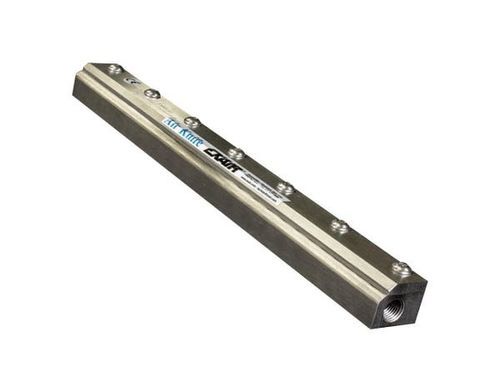

Lama d'aria di soffiaggio 2024

di raffreddamentoper essiccazionedi pulizia

Descrizione
Il Standard Air Knife™ è il design originale di EXAIR per coltelli d'aria, con profilo Coanda che devia il flusso d'aria di 90° all'uscita. Questo crea una zona a bassa pressione in grado di aspirare aria ambiente in rapporto 30:1, generando un flusso d'aria uniforme e potente. Lunghezze a stock da 3" (76 mm) a 48" (1219 mm). Disponibile in alluminio o acciaio inossidabile Tipo 303; dimensioni e materiali personalizzati su richiesta.

Applicazioni

• Asciugatura pezzi dopo lavaggio
• Pulizia nastri in laminatoi
• Pulizia nastri trasportatori
• Asciugatura o pulizia di web/strisce
• Raffreddamento di pezzi o componenti
• Separazione ambientale
• Soffiatura prima della verniciatura
• Apertura/riempimento sacchi
• Rimozione scarti nelle operazioni di conversione

Vantaggi

• Riduzione del rumore fino a 10 dBA rispetto ad alternative
• Minore consumo di aria compressa
• Amplificazione d'aria 30:1 per maggiore portata efficace
• Disponibile in alluminio o acciaio inossidabile Tipo 303
• Costruzione compatta e robusta, facile da installare
• Lunghezze a stock fino a 48" (1219 mm)
• Senza parti mobili
• Ingressi d'aria compressa a ciascuna estremità per installazione flessibile
• Forza e flusso variabili tramite selezione dei shim

Materiali

• Alluminio — Corpo in alluminio aeronautico con shim in plastica; adatto a ambienti dove corrosione/contaminazione non sono fattori. Viti in acciaio inossidabile per ridurre la corrosione in luoghi umidi. Temperatura di esercizio fino a 180°F (82°C).
• Acciaio inossidabile Tipo 303 — Grado comune che offre buona resistenza per ambienti leggermente corrosivi. Temperatura di esercizio fino a 800°F (427°C).

Modelli (comparativo)

• Super Air Knife — Prestazioni massime: amplificazione 40:1, flusso laminare, massima velocità e minimo consumo d'aria.
• Standard Air Knife — Buone prestazioni con amplificazione 30:1; flusso uniforme e potente; costo inferiore rispetto al Super Air Knife ma più rumoroso e con maggiore consumo d'aria.
• Full-Flow Air Knife — Opzione economica con amplificazione 30:1; adatta per spazi ristretti; forza inferiore rispetto agli altri stili; consumo d'aria e livello sonoro intermedi.

Accessori

• Universal Air Knife Mounting System (Model 9060) — Sistema di montaggio in acciaio inossidabile per posizionamento sicuro e preciso; articolabile in qualsiasi posizione; estensione massima 30" (762 mm). Utilizzare più supporti a seconda della lunghezza del coltello d'aria.
• Set di shim per Air Knife — Gli shim impostano la fessura di uscita e regolano forza/flusso. Set di shim in alluminio: .001" (0.03 mm) ambra, .003" (0.08 mm) verde, .004" (0.10 mm) tan; uno shim .002" (0.05 mm) rosso è installato di serie. Set di shim in acciaio inossidabile (tre .002" (0.05 mm)) disponibili per i modelli inox.

Sistemi (SKU standard per lunghezza flusso d'aria)

• 3" (76 mm) — Solo Standard Air Knife: 2003 | Kit Standard: 2203 | Kit Deluxe: 2203DX
• 6" (152 mm) — 2006 | 2206 | 2206DX
• 9" (229 mm) — 2009 | 2209 | 2209DX
• 12" (305 mm) — 2012 | 2212 | 2212DX
• 18" (457 mm) — 2018 | 2218 | 2218DX
• 24" (610 mm) — 2024 | 2224 | 2224DX
• 30" (762 mm) — 2030 | 2230 | 2230DX
• 36" (914 mm) — 2036 | 2236 | 2236DX
• 42" (1127 mm) — 2042 | 2242 | 2242DX
• 48" (1219 mm) — 2048 | 2248 | 2248DX

Caratteristiche / Specifiche tecniche

• Rapporto di amplificazione aria: 30:1 (misurato a 6" / 152 mm dal target)
• Lunghezze a stock: 3" a 48" (76 mm a 1219 mm)
• Materiali: Alluminio (grado aeronautico) o acciaio inossidabile Tipo 303
• Temperatura di esercizio: Alluminio fino a 180°F (82°C); Tipo 303 fino a 800°F (427°C)
• Senza parti mobili; ingressi aria compressa su entrambe le estremità
• Fessura di uscita regolabile tramite shim per variare forza e flusso
• Prestazioni tipiche (12" Standard Air Knife con shim .002" (0.05 mm) installato):
• A 20 PSIG (1.4 BAR) — Consumo per pollice: 1.3 SCFM (37 SLPM); Velocità @ 6" dal target: 4,000 FPM (20.3 m/s); Livello sonoro @ 3' (914 mm): 65 dBA; Forza per pollice @ 6": 0.45 oz (13 g)
• A 40 PSIG (2.8 BAR) — Consumo per pollice: 2.0 SCFM (57 SLPM); Velocità: 5,800 FPM (29.5 m/s); Livello sonoro: 74 dBA; Forza per pollice: 1.1 oz (31 g)
• A 60 PSIG (4.1 BAR) — Consumo per pollice: 2.7 SCFM (76 SLPM); Velocità: 8,500 FPM (43.2 m/s); Livello sonoro: 80 dBA; Forza per pollice: 2.0 oz (57 g)
• A 80 PSIG (5.5 BAR) — Consumo per pollice: 3.4 SCFM (96 SLPM); Velocità: 11,000 FPM (55.9 m/s); Livello sonoro: 83 dBA; Forza per pollice: 2.7 oz (77 g)
• A 100 PSIG (6.9 BAR) — Consumo per pollice: 4.1 SCFM (116 SLPM); Velocità: 13,000 FPM (66.0 m/s); Livello sonoro: 86 dBA; Forza per pollice: 3.3 oz (94 g)
• Opzioni installate/incluse (configurabili): set di shim, separatore filtro, regolatore di pressione con accoppiatore; i kit Deluxe possono includere il controllo elettronico di flusso EFC e il sistema di montaggio universale.
• Modello / SKU mostrato nella pagina: P2003 (identificatore prodotto/configurazione)
