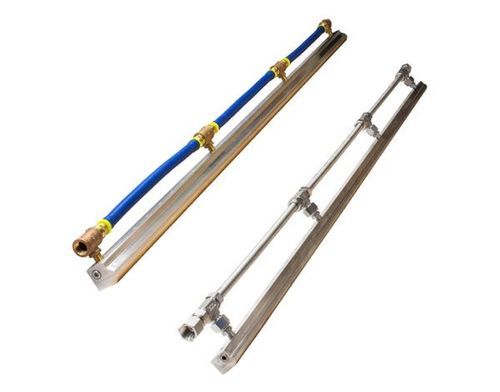

Lama d'aria di soffiaggio 110030PKI

di raffreddamentoper essiccazionedi pulizia

Descrizione
I kit di tubazioni installati su una Super Air Knife™ forniscono tubi o flessibili per aria compressa della corretta misura e raccordi per collegare le prese d'aria inferiori o terminali, garantendo prestazioni uniformi e un'installazione semplificata. Disponibili installati su Super Air Knife da 24" a 108". La Super Air Knife™ di EXAIR aspira aria ambiente con rapporto 40:1 e riduce consumo d'aria compressa e rumore.

Applicazioni

• Asciugatura componenti dopo lavaggio
• Pulizia nastri in laminatoi
• Pulizia/asciugatura di nastri e convogliatori
• Raffreddamento di pezzi o componenti
• Soffiatura pre-verniciatura
• Apertura e riempimento sacchi
• Rimozione scarti nei processi di conversione
• Separazione ambientale

Vantaggi

• Funzionamento silenzioso (≈69 dBA in uso tipico)
• Basso consumo di aria compressa
• Amplificazione aria 40:1 (Super Air Knife)
• Flusso d'aria uniforme su tutta la lunghezza
• Forza e portata variabili tramite regolazione delle shims
• Nessuna parte mobile — manutenzione minima
• Ingressi aria compressa su ciascun lato e sul fondo per montaggio semplice
• Costruzione compatta e robusta con viteria incassata
• Lunghezze standard in alluminio, 303 SS, 316 SS fino a 108"; PVDF fino a 54"; lunghezze speciali disponibili

Materiali

• Alluminio — Alluminio grado aeronautico con shim plastica e viti in acciaio inox; adatto dove la corrosione non è un fattore. Temperatura fino a 180°F (82°C).
• Acciaio inossidabile tipo 303 — Buona resistenza per ambienti leggermente corrosivi. Temperatura fino a 800°F (427°C).
• Acciaio inossidabile tipo 316 — Migliore resistenza alla corrosione; indicato per alimentare, farmaceutico e produzione di prodotti chirurgici. Temperatura fino a 800°F (427°C).
• PVDF (Polivinilidene fluoruro) — Eccellente resistenza chimica e alla corrosione; utilizza shim in PTFE e viti Hastelloy® C-276. Adatto per elettrodeposizione, semiconduttori, batterie, acidi/caustici e dispositivi medici. Temperatura fino a 275°F (135°C).

Modelli e varianti
La famiglia Super Air Knife include: Super Air Knife (amplificazione 40:1), Standard Air Knife (30:1) e Full-Flow Air Knife. Varianti: Super Air Knife solo; Super Air Knife con kit di tubazioni (installato); Super Air Knife Kit (set shim, separatore-filtri, regolatore di pressione con accoppiatore); Super Air Knife Kit con kit di tubazioni; Deluxe Super Air Knife Kits (includono EFC, sistema di montaggio universale e accessori). Più lame possono essere montate testa a testa per flusso d'aria ininterrotto.

Accessori

• Sistema di montaggio universale per Air Knife (Modello 9060) — posizionamento preciso e articolazione (estensione max 30" / 762 mm)
• Kit staffe di accoppiamento — uniscono le lame per lunghezze >108"; include piastre e viteria inox
• Set shim per Air Knife — regolano la distanza per modificare forza e portata; set in alluminio, acciaio inox e PVDF/PTFE disponibili

Sistemi / Matrice dei modelli
Tipologie disponibili: Super Air Knife solo; Super Air Knife con kit di tubazioni (installato); Super Air Knife Kit; Super Air Knife Kit con kit di tubazioni; Deluxe Super Air Knife Kit. Esempi di SKU per lunghezza airflow sono forniti per la selezione (es. P110024PKI per 24").

Riepilogo prestazioni (selezionato)
A 80 PSIG (5,5 BAR): consumo ≈2,9 SCFM/in (82 SLPM/in); velocità a 6" (152 mm) ≈11.800 FPM (59,9 m/s); livello sonoro ≈69 dBA (@ 3'); forza ≈2,5 oz/in (71 g/in) a 6".

Specifiche tecniche

• Brand: EXAIR
• Modello (esempio SKU): P110024PKI
• Denominazione commerciale: Super Air Knife™ with Plumbing Kit
• Lunghezze disponibili (stock): 24" a 108" (610 mm a 2743 mm); lunghezze speciali disponibili
• Materiali: Alluminio, Tipo 303 SS, Tipo 316 SS, PVDF
• Rapporto di amplificazione aria: 40:1 (Super Air Knife)
• Livello sonoro tipico: 69 dBA (nella maggior parte delle applicazioni)
• Esempio prestazioni a 80 PSIG: 2,9 SCFM/in; velocità 11.800 FPM a 6"; forza 2,5 oz/in (71 g/in)
• Limiti di temperatura: Alluminio fino a 180°F (82°C); 303/316 SS fino a 800°F (427°C); PVDF fino a 275°F (135°C)
• I kit possono includere: kit di tubazioni installato, set shim, separatore-filtri, regolatore di pressione con accoppiatore, EFC opzionale e sistema di montaggio universale
• Prezzo visualizzato nella pagina: 851 (USD)
