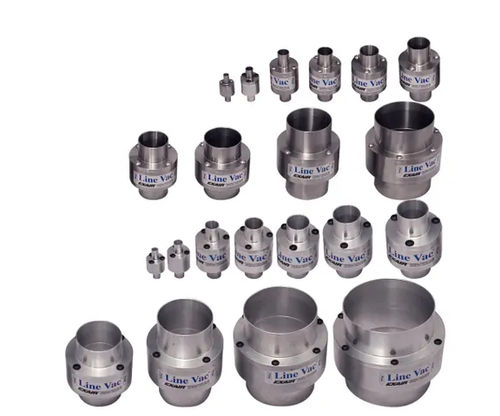

Eiettore Venturi per tubi flessibili 6080

per trasportatoreper trasporto pneumaticoa bassa rumorosità

Panoramica Il Line Vac™ è un trasportatore in linea azionato ad aria compressa, da collegare a tubo standard per trasferire materiali sfusi su lunghe distanze. Le misure disponibili si adattano a tubi da 3/8" a 5" (10 mm a 127 mm). La portata del materiale si regola tramite un regolatore di pressione. Supporti di montaggio opzionali disponibili. Nessuna parte mobile né alimentazione elettrica richiesta. Materiali: alluminio, acciaio inossidabile Tipo 303, Tipo 316 e lega indurita.

Applicazioni

• Carico tramogge
• Tensionamento fibre
• Trasporto materiali
• Rimozione scarti / sfridi
• Rimozione trucioli
• Trasferimento pezzi
• Operazioni di riempimento

Vantaggi

• Design compatto
• Funzionamento silenzioso
• Assenza di parti in movimento (minima manutenzione)
• Si adatta a tubi o manicotti standard
• Disponibile in alluminio, acciaio inox o lega indurita
• Elevata capacità di trasferimento

Materiali L'alluminio è la scelta economica per il trasporto generico. Temperatura massima: 250°F (121°C). I modelli standard in acciaio inox (Tipo 303) offrono buona resistenza alla corrosione e sono adatti per alimentare, applicazioni abrasive o corrosive. Temperatura massima: 800°F (426°C). Il Tipo 316 offre eccellente resistenza alla corrosione per applicazioni critiche, incluse alcune applicazioni alimentari e farmaceutiche. Temperatura massima: 1000°F (538°C).

Modelli I Line Vac sono disponibili singolarmente e in kit. I kit includono Line Vac, staffa di montaggio, separatore filtro e regolatore di pressione con raccordo. Livelli di duty: light, standard e heavy/ultra duty. Configurazioni per tubo o filettatura NPT disponibili.

Accessori

• Tubo PVC trasparente per trasporto in più diametri interni (3/8" / 10 mm fino a 3" / 76 mm), lunghezze fino a 50' (15,2 m)
• Staffa di montaggio per 3/8" (10 mm) fino a 5" (127 mm)
• Separatore filtro e regolatore di pressione (inclusi nei kit)
• Coperchi per fusti (maglia fine non tessuta) per fusti da 30 o 55 galloni; include fascette e cinghia con fibbia a molla

Confronto modelli (Materiale / Temperatura / Resistenza alla corrosione)

• Line Vac in alluminio — Temperatura: 275°F (135°C) — Resistenza alla corrosione: Scarsa
• Line Vac acciaio inox (Tipo 303) — Temperatura: 400°F (204°C) — Resistenza: Buona
• Line Vac acciaio inox (Tipo 316) — Temperatura: 400°F (204°C) — Resistenza: Eccellente
• Line Vac inox flangiato (Tipo 316) — Temperatura: 400°F (204°C) — Resistenza: Eccellente
• Line Vac alta temperatura (Tipo 303) — Temperatura: 900°F (482°C) — Resistenza: Buona
• Line Vac alta temperatura (Tipo 316) — Temperatura: 900°F (482°C) — Resistenza: Eccellente
• Line Vac heavy duty (lega indurita) — Temperatura: 400°F (204°C) — Resistenza: Buona
• Line Vac ultra duty (lega indurita) — Temperatura: 400°F (204°C) — Resistenza: Buona

Prestazioni Line Vac (80 PSIG / 5.5 BAR) — righe selezionate

• 6058, 6058-316, HT6058, HT6058-316, 6078 — Consumo aria: 5.60 SCFM (158 SLPM) — Vuoto: -120" H2O (-29.9 kPa)
• 6059, 6059-316, HT6059, HT6059-316, 6079 — Consumo aria: 7.00 SCFM (198 SLPM) — Vuoto: -100" H2O (-24.9 kPa)
• 6060, 6060-316, HT6060, HT6060-316, 6080 — Consumo aria: 10.70 SCFM (303 SLPM) — Vuoto: -72" H2O (-18 kPa)
• 6061, 6061-316, HT6061, HT6061-316, 6081 — Consumo aria: 14.70 SCFM (416 SLPM) — Vuoto: -42" H2O (-11 kPa)
• 6062, 6062-316, HT6062, HT6062-316, 6082 — Consumo aria: 25.90 SCFM (733 SLPM) — Vuoto: -42" H2O (-11 kPa)

Come funziona L'aria compressa entra in una camera anulare ed è iniettata attraverso ugelli direzionati nella gola. Questi getti creano un vuoto all'ingresso che aspira il materiale e lo accelera attraverso l'unità per il trasporto su lunghe distanze verticali o orizzontali.

Specifiche tecniche

• Serie / Modello: Line Vac™
• SKU esempio su questa pagina: P6060 (prodotto configurato corrispondente alla famiglia modelli che include 6060)
• Adatto per I.D. tubo: 3/8" a 5" (10 mm a 127 mm)
• Esempio: il modello 6060 è per tubo 3/4" (19 mm)
• Ingresso aria (esempio 6060): 1/4" FNPT
• Materiali disponibili: Alluminio; Acciaio inossidabile Tipo 303; Acciaio inossidabile Tipo 316; lega indurita (heavy/ultra duty)
• Temperatura massima: Alluminio fino a 250°F (121°C); Tipo 303 fino a 800°F (426°C); Tipo 316 fino a 1000°F (538°C)
• Funzionamento: azionato ad aria compressa, senza parti mobili, portata controllata da regolatore
• Applicazioni tipiche: carico tramogge, tensione fibre, trasporto materiali, rimozione scarti, rimozione trucioli, trasferimento pezzi, operazioni di riempimento
• Accessori: tubo PVC trasparente (vari diametri interni), staffe di montaggio, separatore filtro, regolatore pressione, coperture per fusti
• Esempio prestazioni (6060 a 80 PSIG / 5.5 BAR): Consumo aria 10.70 SCFM (303 SLPM), Vuoto ≈ -72" H2O (≈ -18 kPa)
• Opzioni di confezionamento: Line Vac singolo o kit (inclusi staffa, separatore filtro e regolatore con raccordo)
