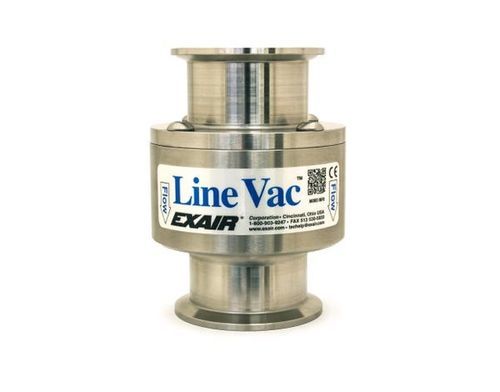

Eiettore Venturi lubrificato 161250-316

per trasportatorea bassa rumorositàin acciaio inossidabile

Descrizione
Il Line Vac a flangia sanitaria EXAIR, azionato ad aria compressa, si collega a flange con fermo a vite standard per creare un trasportatore in linea adatto ad applicazioni sanitarie. Realizzato in acciaio inossidabile Tipo 316, questo Line Vac sposta grandi volumi di materiale su lunghe distanze senza parti in movimento e senza alimentazione elettrica. La portata del materiale si regola tramite un regolatore di pressione; è disponibile un supporto di montaggio opzionale. Misure flange disponibili: 1-1/2", 2", 2-1/2" e 3".

Applicazioni

• Caricamento tramogge
• Tensionamento fibre
• Trasporto materiali
• Rimozione scarti/ritagli
• Rimozione trucioli
• Trasferimento pezzi
• Operazioni di riempimento

Vantaggi

• Compatibile ISO 2852 — si adatta a flange sanitarie standard
• Costruzione in acciaio inossidabile Tipo 316 per ambienti sanitari
• Quattro dimensioni a stock che coprono le flange comuni
• Senza parti mobili — manutenzione ridotta
• Ingombro compatto
• Elevata capacità di throughput
• Funzionamento silenzioso

Modelli
I Line Vac a flangia sanitaria sono disponibili singolarmente o in kit. I kit includono Line Vac a flangia sanitaria, supporto di montaggio, separatore filtro e regolatore di pressione con accoppiatore. I modelli in acciaio inossidabile Tipo 316 a stock corrispondono alle flange 1-1/2" (38 mm), 2" (51 mm), 2-1/2" (64 mm) e 3" (76 mm): 161150-316, 161200-316, 161250-316, 161300-316.

Accessori
Accessori disponibili: supporti di montaggio dimensionati per i Line Vac e coperture per fusti in rete fine non tessuta per l'uso con tubi di trasporto. I kit includono supporto di montaggio, separatore filtro e regolatore di pressione quando specificato.

Prestazioni (80 PSIG / 5.5 BAR)
Modello 161150-316 — Dimensione: 1.5 in (38 mm) — Consumo aria: 33 SCFM (934 SLPM) — Vuoto: -36.8 in H2O (-9 kPa)
Modello 161200-316 — Dimensione: 2 in (51 mm) — Consumo aria: 45 SCFM (1,274 SLPM) — Vuoto: -28.5 in H2O (-7 kPa)
Modello 161250-316 — Dimensione: 2.5 in (64 mm) — Consumo aria: 58.5 SCFM (1,657 SLPM) — Vuoto: -23.5 in H2O (-6 kPa)
Modello 161300-316 — Dimensione: 3 in (76 mm) — Consumo aria: 68.5 SCFM (1,939 SLPM) — Vuoto: -14.7 in H2O (-4 kPa)

Confronto modelli (selezione)

• Line Vac in alluminio — Temperatura: 275°F (135°C) — Resistenza alla corrosione: Discreta
• Line Vac inox (Tipo 303) — Temperatura: 400°F (204°C) — Resistenza alla corrosione: Buona
• Line Vac inox (Tipo 316) — Temperatura: 400°F (204°C) — Resistenza alla corrosione: Eccellente (utilizzato per Line Vac a flangia sanitaria)
• Modelli alta temperatura (Tipo 303/316) — Temperatura: fino a 900°F (482°C)
• Heavy Duty / Ultra Duty (lega temprata) — Temperatura: 400°F (204°C) — Resistenza alla corrosione: Buona

Dimensioni (valori chiave per modello)
Modelli: 161150-316, 161200-316, 161250-316, 161300-316
A (Dimensione tubo) in: 2.00, 2.52, 3.05, 3.58 — mm: 51, 64, 77, 91
B in: 1.25, 1.75, 2.25, 2.75 — mm: 32, 44, 57, 70
C in: 2.75, 3.25, 3.75, 4.25 — mm: 70, 83, 95, 108
D in: 4.38, 4.38, 4.38, 5.63 — mm: 111, 111, 111, 143
E in: 2.13, 2.13, 2.13, 2.75 — mm: 54, 54, 54, 70
F in: 1.25, 1.25, 1.25, 1.75 — mm: 32, 32, 32, 44
G in: 1.69, 2.22, 2.78, 3.28 — mm: 43, 56, 71, 83
H (ingresso aria): 3/8" NPT, 3/8" NPT, 3/8" NPT, 1/2" NPT
I (angolo): ~20°, 20°, 20°, 21.3°

Come funziona
L'aria compressa entra in una camera anulare e viene iniettata attraverso ugelli direzionati nella gola. I getti d'aria generano un vuoto all'ingresso che aspira il materiale e lo accelera attraverso l'unità per il trasporto su tratti verticali o orizzontali lunghi.

Note galleria
I Line Vac a flangia sanitaria sono disponibili in quattro dimensioni da 1-1/2" a 3". Le immagini di galleria mostrano tipicamente installazioni con flange sanitarie ed esempi di applicazioni farmaceutiche.

Specifiche tecniche

• Brand: EXAIR
• Materiale: acciaio inossidabile Tipo 316 (Sanitary Flange Line Vac)
• Compatibilità: ISO 2852 compatible (si adatta a flange sanitarie standard)
• Misure di flangia disponibili: 1-1/2", 2", 2-1/2", 3"
• Codici modello a stock (Type 316 SS): 161150-316 (1.5"), 161200-316 (2"), 161250-316 (2.5"), 161300-316 (3")
• Contenuto tipico del kit: Line Vac a flangia sanitaria, supporto di montaggio, separatore filtro, regolatore di pressione (con accoppiatore)
• Funzionamento: azionato ad aria compressa, senza parti in movimento; il regolatore controlla la portata del materiale
• Prestazioni a 80 PSIG (5.5 BAR): vedere i valori di consumo aria e vuoto per modello sopra
• Ingressi aria per modello: 3/8" NPT (modelli più piccoli) e 1/2" NPT (il più grande)
• Classificazione temperatura: modelli Type 316 circa 400°F (204°C); modelli alta temperatura fino a 900°F (482°C)
• Applicazioni: caricamento tramogge, tensionamento fibre, trasporto materiali, rimozione scarti/ritagli, rimozione trucioli, trasferimento pezzi, operazioni di riempimento
• SKU mostrato sulla pagina: P161150
