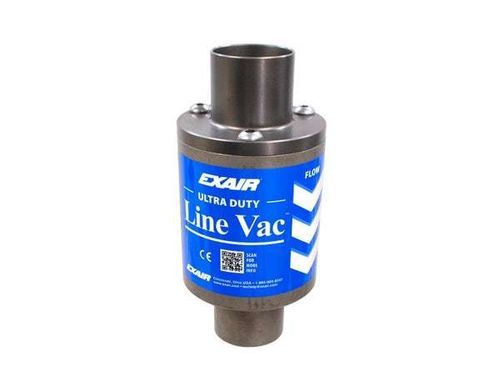

Eiettore Venturi per prodotti sfusi 170150

per trasportatoreper trasporto pneumaticoa bassa rumorosità

Panoramica L'Ultra Duty Line Vac è il convogliatore ad aria compressa più potente e resistente all'usura di EXAIR. L'inserto ceramico progettato e la costruzione in lega indurita sono ottimizzati per materiali abrasivi come sabbia, mezzi da sabbiatura e polveri. Il consumo d'aria è ottimizzato per fornire maggiore potenza di trasporto su lunghe tratte verticali e orizzontali. Disponibile nelle misure 1-1/4" (32 mm) fino a 2" (51 mm). Kit disponibili.

Applicazioni

• Carico di tramogge
• Tensionamento delle fibre
• Trasporto materiali
• Rimozione scarti/tranci
• Rimozione trucioli
• Trasferimento pezzi
• Operazioni di riempimento

Vantaggi

• Corpo in lega indurita con inserto ceramico progettato per materiali abrasivi
• Costruzione resistente all'usura
• Massima capacità di portata tra i Line Vac
• Ingombro compatto
• Funzionamento silenzioso
• Nessuna parte mobile (minore manutenzione)
• Compatibile con tubi, flessibili e condotte standard
• Disponibile a magazzino

Modelli Gli Ultra Duty Line Vac sono disponibili singolarmente e in kit per tubi filettati NPT. I kit includono un Ultra Duty Line Vac, separatore filtro e regolatore di pressione con accoppiatore. Numeri modello comuni: 170125, 170150, 170200.

Accessori

• Tubo in PVC trasparente: diversi diametri interni (esempi: 3/8" / 10 mm fino a 3" / 76 mm), lunghezze fino a 50' (15,2 m); condotto interno liscio per ridurre accumuli; campo temperatura -4 a 150°F (-20 a 66°C).
• Staffaggi di montaggio: disponibili per Line Vac da 3/8" (10 mm) fino a 5" (127 mm).
• Coperture per fusti: coperture non tessute a maglia fine per fusti da 30 o 55 galloni; adatte per tubi di convogliamento con diametro esterno da 3/4" a 3,4"; fornite con fascette e cinturino a fibbia a molla.

Confronto modelli

• Aluminum Line Vac — 275°F (135°C) — Resistenza alla corrosione: discreta
• Stainless Steel Line Vac (Type 303) — 400°F (204°C) — Buona
• Stainless Steel Line Vac (Type 316) — 400°F (204°C) — Eccellente
• Stainless Steel Flanged Line Vac (Type 316) — 400°F (204°C) — Eccellente
• High Temperature Stainless Steel Line Vac (Type 303) — 900°F (482°C) — Buona
• High Temperature Stainless Steel Line Vac (Type 316) — 900°F (482°C) — Eccellente
• Heavy Duty Line Vac (Hardened Alloy) — 400°F (204°C) — Buona
• Ultra Duty Line Vac (Hardened Alloy) — 400°F (204°C) — Buona

Prestazioni kit Ultra Duty Line Vac (80 PSIG / 5.5 BAR)

• 170125 — Misura: 1.25 in (32 mm) — Consumo aria: 49 SCFM (1.388 SLPM) — Vuoto: ca. -83 "H2O (-21 kPa)
• 170150 — Misura: 1.50 in (38 mm) — Consumo aria: 55 SCFM (1.557 SLPM) — Vuoto: ca. -60 "H2O (-15 kPa)
• 170200 — Misura: 2.00 in (51 mm) — Consumo aria: 75 SCFM (2.124 SLPM) — Vuoto: ca. -42 "H2O (-10 kPa)

Dimensioni (selezionate)

• 170125 — Dimensione tubo A: 1.25 in / 32 mm — Attacco aria: 1/4 FNPT
• 170150 — Dimensione tubo A: 1.50 in / 38 mm — Attacco aria: 3/8 FNPT
• 170200 — Dimensione tubo A: 2.00 in / 51 mm — Attacco aria: 3/8 FNPT

Come funziona L'aria compressa entra in una camera anulare (plenum) e viene iniettata nella gola tramite ugelli direzionati. I getti generano un vuoto all'ingresso che aspira il materiale e lo accelera attraverso l'unità per il trasporto su lunghe distanze verticali o orizzontali.

Specifiche tecniche

• Marca: EXAIR
• Nome commerciale / serie: Ultra Duty Line Vac™
• Esempio SKU: P170125
• Misure disponibili: 1-1/4" (32 mm), 1-1/2" (38 mm), 2" (51 mm)
• Costruzione: lega indurita con inserto ceramico progettato (ottimizzato per materiali abrasivi)
• Nessuna parte mobile
• Temperatura nominale (Ultra Duty / Hardened Alloy): fino a 400°F (204°C)
• Consumo aria a 80 PSIG (5,5 BAR): 49 SCFM (170125), 55 SCFM (170150), 75 SCFM (170200)
• Vuoto approssimativo a 80 PSIG: -83 "H2O (-21 kPa) per 170125; -60 "H2O (-15 kPa) per 170150; -42 "H2O (-10 kPa) per 170200
• Attacco ingresso aria: 170125 = 1/4 FNPT; 170150 & 170200 = 3/8 FNPT
• Kit disponibili: includono Ultra Duty Line Vac, separatore filtro e regolatore di pressione con accoppiatore
• Compatibile con tubi, flessibili e condotte standard; flessibili disponibili in più diametri interni e lunghezze fino a 50' (15,2 m)
