Trasportatore pneumatico sotto vuoto per l'industria alimentare 141100

Panoramica

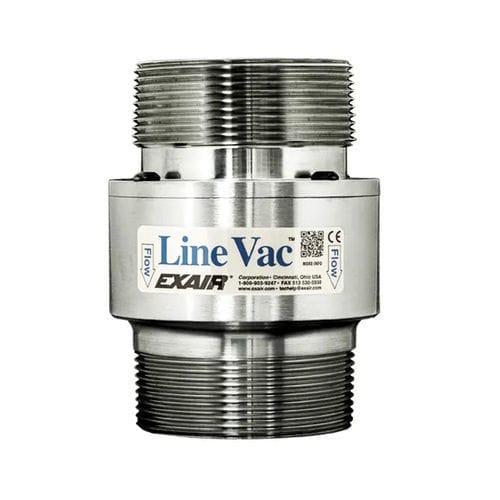

Threaded Line Vac™ di EXAIR è un convogliatore pneumatico che trasforma tubi filettati standard in un sistema di trasporto per pezzi, scarti, bordi e materiali sfusi. Si monta direttamente sui giunti a innesto per un assemblaggio semplice. Taglie disponibili da 3/8 in (10 mm) a 3 in (76 mm) NPT in alluminio, acciaio inossidabile Tipo 303 e Tipo 316. Nessuna parte mobile per un funzionamento senza manutenzione.

Applicazioni

• Carico tramogge
• Tensione fibre
• Trasporto materiali (granuli, pellet, scarti)
• Rimozione scarti e sfridi
• Rimozione trucioli
• Trasferimento pezzi
• Operazioni di riempimento

Vantaggi

• Si collega a tubi e raccordi standard
• Senza parti mobili — manutenzione minima
• Compatto e silenzioso
• Disponibile in alluminio e acciai inox
• Alta capacità di portata
• Unità e kit disponibili a stock

Materiali
I modelli in alluminio sono la scelta economica per il trasporto generale; temperatura massima 250°F (121°C).
I modelli in acciaio inossidabile Tipo 303 offrono buona resistenza alla corrosione per alimentare, applicazioni abrasive o leggermente corrosive; temperatura massima 800°F (426°C).
I modelli in acciaio inossidabile Tipo 316 sono raccomandati per applicazioni critiche o sanitarie che richiedono elevata resistenza alla corrosione; temperatura massima 1000°F (538°C).

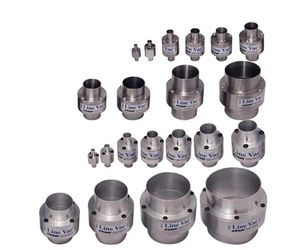

Modelli
I Threaded Line Vac sono disponibili singolarmente e in kit. I kit includono un Threaded Line Vac, staffa di montaggio, separatore filtrante e regolatore di pressione con accoppiatore. Opzioni materiali: Alluminio, 303 SS, 316 SS e varianti ad alta temperatura. Gamma dimensionale: 3/8 in a 3 in NPT.

Accessori
Tubo in PVC trasparente in varie I.D.: 3/8 in (10 mm), 1/2 in (13 mm), 3/4 in (19 mm), 1 in (25 mm), 1-1/4 in (32 mm), 1-1/2 in (38 mm), 2 in (51 mm), 2-1/2 in (64 mm), 3 in (76 mm), lunghezze fino a 50 ft (15,2 m). Tubo rinforzato parete spessa per controllo visivo del materiale; temperatura -4 a 150°F (-20 a 66°C).
Staffa di montaggio disponibile per dimensioni da 3/8 in (10 mm) a 5 in (127 mm).
Coperture per fusti: rete fine non tessuta per fusti da 30 e 55 galloni; adatte a tubi da 3/4 in a 3.4 in OD; fornite con fascette e cinghia per l'installazione.

Confronto modelli

• Line Vac in alluminio — Temperatura: 275°F (135°C) — Resistenza alla corrosione: Limitata
• Line Vac in acciaio inox (Tipo 303) — Temperatura: 400°F (204°C) — Resistenza: Buona
• Line Vac in acciaio inox (Tipo 316) — Temperatura: 400°F (204°C) — Resistenza: Eccellente
• Varianti ad alta temperatura 303/316 — Temperatura fino a 900°F (482°C) — Resistenza: Da Buona a Eccellente

Prestazioni Threaded Line Vac (80 PSIG / 5.5 BAR)

• Modelli 140038 / 141038 / 141038-316 / HT141038 — Consumo aria 5.60 SCFM (158 SLPM) — Vuoto circa -120 in H2O (-29.9 kPa)
• Modelli 140050 / 141050 / 141050-316 / HT141050 — Consumo aria 7.00 SCFM (198 SLPM) — Vuoto circa -100 in H2O (-24.9 kPa)
• Modelli 140075 / 141075 / 141075-316 / HT141075 — Consumo aria 10.70 SCFM (303 SLPM) — Vuoto circa -72 in H2O (-18 kPa)
• Modelli 140100 / 141100 / 141100-316 / HT141100 — Consumo aria 14.70 SCFM (416 SLPM) — Vuoto circa -42 in H2O (-11 kPa)
• Varianti 140125–140300 — Consumo aria fino a 68.50 SCFM (1939 SLPM) — Il vuoto varia in base alla taglia

Funzionamento
L'aria compressa entra in una camera anulare ed è iniettata tramite ugelli orientati. Questi getti creano un vuoto all'ingresso che aspira il materiale e lo accelera attraverso l'unità per il trasporto su grandi distanze verticali o orizzontali.

Specifiche tecniche

• Denuminazione: Threaded Line Vac™
• Marca: EXAIR
• Esempio SKU: P140075
• Taglie disponibili: 3/8 in a 3 in NPT
• Materiali: Alluminio, Tipo 303 SS, Tipo 316 SS (incluse varianti ad alta temperatura)
• Temperature: Alluminio fino a 250°F (121°C); Tipo 303 fino a 800°F (426°C); Tipo 316 fino a 1000°F (538°C)
• Assenza di parti mobili — funzionamento senza manutenzione
• Condizione di prova tipica: 80 PSIG (5.5 BAR)
• Accessori: staffe di montaggio, separatore filtrante, regolatore di pressione, tubo trasparente, coperture per fusti
