Climatizzatore per armadio elettrico per montaggio laterale ATEX4730

compattoper zone pericoloseindustriale

Panoramica
I sistemi ATEX Cabinet Cooler® in alluminio per funzionamento continuo sono progettati e certificati per raffreddare involucro elettrici purgati nelle Zone ATEX 2 e 22. Questi sistemi utilizzano la tecnologia del tubo a vortice per generare aria fredda senza parti in movimento e includono un separatore filtro acqua-sporcizia e un kit di distribuzione dell'aria fredda. I modelli a funzionamento continuo offrono raffreddamento costante e una purga positiva, preservando l'integrità dell'armadio tramite una valvola di sfiato a bassa pressione. Tutte le unità sono conformi CE e mantengono la classificazione NEMA 4 (IP66) se installate correttamente.

Applicazioni

• Controller programmabili
• Quadri di controllo linea
• Centri di controllo motori
• Quadri relè
• Sistemi NC/CNC
• Centri di controllo modulari
• Telecamere CCTV
• Armadi per computer
• Involucri laser
• Bilance elettroniche

Vantaggi

• Certificato per le Zone ATEX 2 e 22
• Installazione compatta e a basso costo tramite apertura elettrica standard
• Capacità di raffreddamento fino a 5.600 Btu/h (1.641 Watt)
• Funzionamento silenzioso, livelli sonori da 73 a 85 dBA a seconda del modello
• Nessuna parte in movimento — manutenzione minima
• Mantiene la classificazione NEMA 4 (IP66) grazie alla valvola di sfiato a bassa pressione
• Stabilizza temperatura e umidità relativa all'interno dell'involucro
• Filtro con drenaggio automatico a 5 micron incluso
• Protezione during washdown e riduzione delle contaminazioni

Modelli (Funzionamento continuo)
Modello — Btu/h (Watts)
ATEX4715 — 1.000 (293)
ATEX4725 — 1.700 (498)
ATEX4730 — 2.000 (586)
ATEX4740 — 2.800 (821)
ATEX4750 — 3.400 (997)
ATEX4760 — 4.000 (1.171)
ATEX4770 — 4.800 (1.406)
ATEX4780 — 5.600 (1.641)

Prestazioni (Funzionamento continuo — Capacità di raffreddamento a 100 PSIG / 6,9 BAR)
Modello — Btu/h — Watts — Livello sonoro (dBA)
ATEX4715 — 1.000 — 293 — 73
ATEX4725 — 1.700 — 498 — 80
ATEX4730 — 2.000 — 586 — 80
ATEX4740 — 2.800 — 821 — 82
ATEX4750 — 3.400 — 997 — 84
ATEX4760 — 4.000 — 1.171 — 84
ATEX4770 — 4.800 — 1.406 — 84
ATEX4780 — 5.600 — 1.641 — 85

Funzionamento
L'aria compressa entra nel Cabinet Cooler® alimentato dal tubo a vortice e si divide in due flussi: uno caldo e uno freddo. L'aria calda viene attenuata ed espulsa all'atmosfera; l'aria fredda viene convogliata nell'involucro tramite il kit di distribuzione. Il processo fornisce raffreddamento e una purga positiva, impedendo l'ingresso dell'aria esterna nel pannello di controllo. I modelli continui possono produrre aria fino a 54°F (30°C) più fredda rispetto alla temperatura di alimentazione e, in alcune condizioni, fino a 16°F (-9°C) sotto la temperatura di ingresso.

Altre considerazioni

• Filtrazione: Filtro automatico acqua-sporcizia da 5 micron incluso; si consiglia un filtro coalescente in presenza di olio nell'aria compressa.
• Kit di distribuzione aria fredda: Tubo vinilico flessibile, connettori e clip adesive inclusi per indirizzare l'aria verso punti caldi o per la circolazione.
• Umidità: Il funzionamento continuo stabilizza l'umidità relativa interna (~45%) e previene la condensa con involucro sigillato.
• Temperatura aria in ingresso: La capacità nominale è basata su 100 PSIG (6,9 BAR); temperatura in ingresso elevata o pressione inferiore riducono la capacità.
• Installazione: Montaggio tramite apertura elettrica standard; kit di montaggio laterale disponibili. Un'installazione corretta preserva la classificazione NEMA 4/4X (IP66).

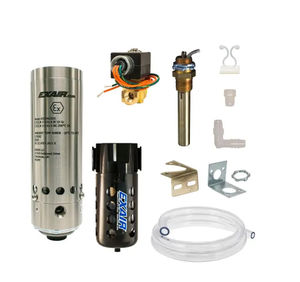

• Opzioni di controllo: Il modello continuo include cooler, separatore-filtri e kit di distribuzione; le versioni termostatiche includono elettrovalvola ATEX e termostato (impostato in fabbrica a 95°F / 35°C).

ATEX Cabinet Coolers
I sistemi ATEX Cabinet Cooler® sono certificati per involucro elettrici purgati nelle Zone 2 e 22. La tecnologia del tubo a vortice fornisce fino a 5.600 Btu/h senza parti in movimento, offrendo una soluzione di raffreddamento e purga a bassa manutenzione. Disponibili in alluminio standard e in acciaio inox Type 303 o 316 per ambienti corrosivi.

Caratteristiche / Specifiche tecniche

• Denominazione: Aluminum ATEX Cabinet Cooler® Systems (serie Continuous Operation)
• SKU esempio: PATEX4710 (configurabile)
• Classe NEMA: NEMA 4 (IP66) — mantenuta dalla valvola di sfiato a bassa pressione
• Omologazione ATEX: Zone 2 e 22
• Capacità di raffreddamento: 1.000 a 5.600 Btu/h (293 a 1.641 Watt) a 100 PSIG (6,9 BAR)
• Produzione aria fredda: Tecnologia tubo a vortice; riduzione ≈ 30°C (54°F) rispetto all'aria di alimentazione; può raggiungere 9°C (16°F) sotto la temperatura di ingresso in alcuni casi
• Livelli sonori: 73–85 dBA a seconda del modello
• Filtrazione: Filtro automatico acqua-sporcizia 5 micron incluso
• Materiali: Alluminio standard; inox Type 303 o 316 opzionale
• Controllo: Funzionamento continuo o controllo termostatico (termostato impostato in fabbrica a 95°F / 35°C)
• Distribuzione aria fredda: Kit incluso
• Garanzia: Garanzia produttore di cinque anni (dichiarata dal produttore)
• Uso previsto: Per sistemi di controllo purgati e pressurizzati; non sostituisce un controllore purgato
