Climatizzatore per armadio elettrico per montaggio laterale ATEX4840

compattoindustrialeper zone pericolose

Panoramica
I sistemi di raffreddamento per quadri ATEX in alluminio con controllo tramite termostato sono progettati e omologati per l'uso su involucri elettrici purgati in aree ATEX (Zone 2 e 22). Questi sistemi utilizzano la tecnologia del tubo a vortice per produrre aria fredda senza parti in movimento, includono un separatore filtro acqua/sporcizia per impedire l'ingresso di condensa e contaminanti nell'involucro e forniscono un kit di distribuzione dell'aria fredda per indirizzare l'aria alla circolazione o verso punti caldi. I sistemi con controllo tramite termostato sono impostati in fabbrica a 95°F (35°C) e attivano il raffreddatore solo quando le temperature interne si avvicinano a livelli critici. Le unità sono conformi CE e destinate all'uso in combinazione con sistemi di controllo purgati e pressurizzati.

Applicazioni

• Controllori programmabili
• Quadri di controllo di linea
• Centri di controllo motore
• Pannelli relè
• Sistemi NC/CNC
• Centri di controllo modulari
• Telecamere CCTV
• Armadi per computer
• Alloggiamenti per laser
• Bilance elettroniche

Vantaggi

• Omagliato per Zone 2 e 22
• Compatto e a basso costo
• Capacità di raffreddamento fino a 5.600 Btu/h (1.641 Watt)
• Funzionamento silenzioso
• Installazione in pochi minuti tramite knockout elettrico standard
• Mantiene l'integrità dell'involucro NEMA 4 (IP66)
• Stabilizza temperatura e umidità all'interno dell'involucro
• Senza CFC
• Nessuna parte mobile — manutenzione ridotta
• Previene interventi indesiderati, danni da calore e deriva dei circuiti
• Elimina ventilatori, filtri e perdite di produzione dovute al surriscaldamento

Modelli (Controllo tramite termostato)
Sistemi di raffreddamento per quadri ATEX in alluminio, controllo tramite termostato
Modello — Btu/h (Watts)
ATEX4815 — 1.000 (293)
ATEX4825 — 1.700 (498)
ATEX4830 — 2.000 (586)
ATEX4840 — 2.800 (821)
ATEX4850 — 3.400 (997)
ATEX4860 — 4.000 (1.008)
ATEX4870 — 4.800 (1.210)
ATEX4880 — 5.600 (1.641)

Modelli — 240V, Controllo tramite termostato
ATEX4815-240 — 1.000 (293)
ATEX4825-240 — 1.700 (498)
ATEX4830-240 — 2.000 (586)
ATEX4840-240 — 2.800 (821)
ATEX4850-240 — 3.400 (997)
ATEX4860-240 — 4.000 (1.008)
ATEX4870-240 — 4.800 (1.210)
ATEX4880-240 — 5.600 (1.641)

Modelli — 24VDC, Controllo tramite termostato
ATEX4815-24VDC — 1.000 (293)
ATEX4825-24VDC — 1.700 (498)
ATEX4830-24VDC — 2.000 (586)
ATEX4840-24VDC — 2.800 (821)
ATEX4850-24VDC — 3.400 (997)
ATEX4860-24VDC — 4.000 (1.008)
ATEX4870-24VDC — 4.800 (1.210)
ATEX4880-24VDC — 5.600 (1.641)

Prestazioni (Controllo tramite termostato) — capacità di raffreddamento a 100 PSIG (6.9 BAR)
Modello — Btu/h — Watts — Livello sonoro (dBA)
ATEX4815 / ATEX4815-240 / ATEX4815-24VDC — 1.000 — 293 — 73 dBA
ATEX4825 / ATEX4825-240 / ATEX4825-24VDC — 1.700 — 498 — 80 dBA
ATEX4830 / ATEX4830-240 / ATEX4830-24VDC — 2.000 — 586 — 80 dBA
ATEX4840 / ATEX4840-240 / ATEX4840-24VDC — 2.800 — 821 — 82 dBA
ATEX4850 / ATEX4850-240 / ATEX4850-24VDC — 3.400 — 997 — 84 dBA
ATEX4860 / ATEX4860-240 / ATEX4860-24VDC — 4.000 — 1.171 — 84 dBA
ATEX4870 / ATEX4870-240 / ATEX4870-24VDC — 4.800 — 1.406 — 84 dBA
ATEX4880 / ATEX4880-240 / ATEX4880-24VDC — 5.600 — 1.641 — 85 dBA

Come funziona
L'aria compressa entra nel Cabinet Cooler alimentato da tubo a vortice e viene separata in flussi caldo e freddo. L'aria calda viene smorzata ed espulsa; l'aria fredda viene indirizzata nel quadro di controllo tramite il kit di distribuzione dell'aria fredda. Lo scarico è mantenuto a leggera sovrappressione in modo che l'aria esterna non possa entrare nel pannello, fornendo sia raffreddamento che purga dell'involucro.

Altre considerazioni

• Filtrazione: i sistemi includono un filtro acqua/sporcizia da 5 micron con scarico automatico per proteggere l'elettronica. Se è presente olio nell'alimentazione, è consigliato un filtro coalescente.

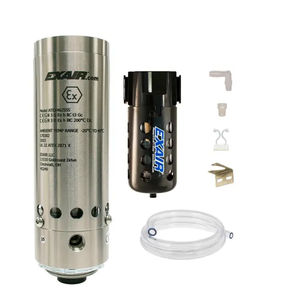

• Kit di distribuzione dell'aria fredda: include tubo flessibile, clip adesive e raccordi per dirigere l'aria verso i punti caldi.
• Umidità: i sistemi ad uso continuo stabilizzano l'umidità relativa interna a ~45% senza condensazione interna (l'involucro deve essere sigillato).
• Temperatura dell'aria di ingresso: i Cabinet Cooler forniscono approssimativamente una diminuzione di 54°F (30°C) rispetto alla temperatura dell'aria di alimentazione a 100 PSIG; temperature di ingresso elevate o pressioni basse riducono la capacità di raffreddamento.
• Montaggio: montaggio tramite knockout elettrico standard; kit di montaggio laterale disponibili per installazione laterale mantenendo la classificazione dell'involucro.
• Controllo tramite termostato: il termostato standard è impostato in fabbrica a 95°F (35°C); sono disponibili valvole solenoidi e termostati certificati ATEX per i sistemi con termostato.

Accessori

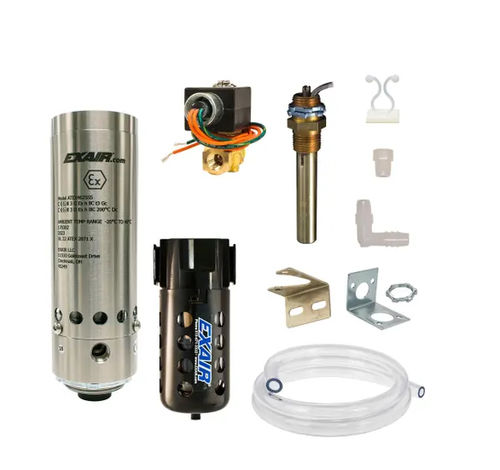

Kit di montaggio laterale (acciaio inox Tipo 303 o Tipo 316) per installazioni in cui il montaggio superiore non è possibile. Kit di distribuzione dell'aria fredda e separatori filtro inclusi; valvola solenoide e termostato inclusi nei modelli con termostato.

Specifiche tecniche

• Brand: EXAIR
• Product family: Aluminum ATEX Cabinet Cooler® Systems (thermostat control)
• ATEX approval for Zones 2 and 22
• Cooling capacities: 1,000 to 5,600 Btu/hr (293 to 1,641 Watts)
• Cooling capacity rating measured at 100 PSIG (6.9 BAR) supply pressure
• Typical cold air temperature drop: ~54°F (30°C) below supply air at 100 PSIG
• Thermostat factory setpoint: 95°F (35°C); typical control tolerance ±2°F (1°C)
• Voltages available: 110VAC (standard), 240VAC, 24VDC (model variants available)
• Enclosure rating maintained: NEMA 4 (IP66) integrity via low-pressure relief valve
• Filter: 5-micron automatic-drain water and dirt filter included
• Materials: Aluminum standard; Type 303 and Type 316 stainless steel available for corrosive environments
• No moving parts — maintenance free; no CFCs
• Includes: cooler (vortex tube based), filter separator, cold air distribution kit; thermostat and ATEX solenoid valve included on thermostat models
• Sound level: model-dependent (73–85 dBA across range)
• Warranty: five year "Built To Last" warranty
• Note: ATEX Cabinet Cooler Systems are not purged and pressurized control systems and must be used in conjunction with an appropriate purged and pressurized enclosure/control system
