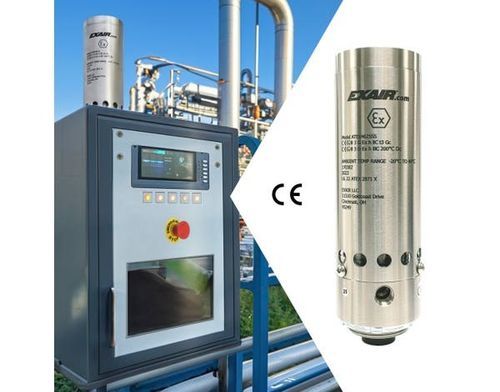

Climatizzatore per armadio elettrico per montaggio laterale ATEX4730SS

compattodi sala informaticaindustriale

Panoramica
I sistemi Cabinet Cooler® ATEX in acciaio inossidabile a funzionamento continuo sono progettati e omologati ATEX per l'uso su involucri elettrici purgati in aree pericolose Zona 2 e Zona 22. Questi sistemi utilizzano la tecnologia del tubo vortex per convertire l'aria compressa in aria fredda, offrendo una soluzione di raffreddamento e di spurgo a bassa manutenzione senza parti in movimento. Le unità a funzionamento continuo forniscono raffreddamento costante e spurgo positivo continuo. I sistemi includono un separatore filtro acqua‑sporco a 5 micron con scarico automatico e un kit di distribuzione dell'aria fredda per dirigere il flusso d'aria verso la circolazione interna o punti caldi. Una valvola di scarico a bassa pressione si chiude quando il raffreddatore è spento per preservare l'integrità NEMA 4X (IP66) dell'involucro.

Applicazioni

• Controllori programmabili
• Quadri di controllo di linea
• Centri di controllo motore
• Quadri relè
• Sistemi NC/CNC
• Centri di controllo modulari
• Telecamere CCTV
• Armadi per computer
• Alloggiamenti laser
• Bilance elettroniche

Vantaggi

• Omologato per Zona ATEX 2 e Zona 22
• Soluzione compatta ed economica
• Capacità di raffreddamento fino a 5.600 Btu/h (1.641 Watt)
• Funzionamento silenzioso
• Installazione rapida tramite una apertura elettrica standard
• Mantiene l'integrità NEMA 4X (IP66)
• Stabilizza temperatura e umidità interne
• Senza CFC
• Senza parti in movimento — manutenzione ridotta
• Elimina ventilatori e filtri interni
• Protezione per lavaggi e resistenza alla corrosione (modelli in acciaio inox)

Modelli (Acciaio inossidabile Tipo 303, funzionamento continuo)
Modello — Btu/h (Watt)
ATEX4715SS — 1.000 (293)
ATEX4725SS — 1.700 (498)
ATEX4730SS — 2.000 (586)
ATEX4740SS — 2.800 (821)
ATEX4750SS — 3.400 (997)
ATEX4760SS — 4.000 (1.171)
ATEX4770SS — 4.800 (1.406)
ATEX4780SS — 5.600 (1.641)

Modelli (Acciaio inossidabile Tipo 316, funzionamento continuo)
Modello — Btu/h (Watt)
ATEX4715SS-316 — 1.000 (293)
ATEX4725SS-316 — 1.700 (498)
ATEX4730SS-316 — 2.000 (586)
ATEX4740SS-316 — 2.800 (821)
ATEX4750SS-316 — 3.400 (997)
ATEX4760SS-316 — 4.000 (1.171)
ATEX4770SS-316 — 4.800 (1.406)
ATEX4780SS-316 — 5.600 (1.641)

Prestazioni (Tipo 303/316, funzionamento continuo)
Modello — Btu/h — Watt — Livello sonoro dBA
ATEX4715SS / ATEX4715SS-316 — 1.000 — 293 — 73 dBA
ATEX4725SS / ATEX4725SS-316 — 1.700 — 498 — 80 dBA
ATEX4730SS / ATEX4730SS-316 — 2.000 — 586 — 80 dBA
ATEX4740SS / ATEX4740SS-316 — 2.800 — 821 — 82 dBA
ATEX4750SS / ATEX4750SS-316 — 3.400 — 997 — 84 dBA
ATEX4760SS / ATEX4760SS-316 — 4.000 — 1.171 — 84 dBA
ATEX4770SS / ATEX4770SS-316 — 4.800 — 1.406 — 84 dBA
ATEX4780SS / ATEX4780SS-316 — 5.600 — 1.641 — 85 dBA

Funzionamento
L'aria compressa entra nel Cabinet Cooler alimentato da tubo vortex e si divide in due correnti: fredda e calda. L'aria fredda viene immessa nell'involucro di controllo tramite il kit di distribuzione dell'aria fredda mentre l'aria calda viene espulsa. Il sistema raffredda e purga l'involucro con aria pulita e raffreddata senza permettere l'ingresso di aria ambiente nel pannello.

Altre considerazioni

• Filtrazione: I sistemi includono un separatore filtro acqua‑sporco da 5 micron con scarico automatico per impedire l'ingresso di condensa e sporco nell'involucro. In presenza di olio è consigliato un filtro coalescente aggiuntivo.
• Kit di distribuzione aria fredda: Include tubazione flessibile, connettori e clip adesive per dirigere l'aria fredda in circolazione o verso i punti caldi.
• Umidità: Le unità continue stabilizzano l'umidità relativa interna a circa il 45% se l'involucro è sigillato per prevenire la condensa.
• Temperatura e pressione di ingresso: La riduzione di temperatura tipica è di circa 30°C (54°F) rispetto all'aria di alimentazione a 100 PSIG (6,9 BAR). Temperature di ingresso più elevate o pressioni di alimentazione inferiori riducono la capacità di raffreddamento.
• Montaggio: Si monta tramite un'apertura elettrica standard (1‑1/2 NPS). Kit di montaggio laterale disponibili quando il montaggio superiore non è possibile; l'integrità NEMA 4/4X è mantenuta.
• Opzione termostato ed elettrovalvola: I modelli termostatici includono una elettrovalvola certificata ATEX e un termostato per un controllo efficiente; i modelli continui includono il raffreddatore, il separatore filtro e il kit di distribuzione aria fredda.

Sicurezza e uso
I sistemi Cabinet Cooler® ATEX sono progettati e omologati ATEX per l'uso su involucri di controllo purgati e pressurizzati in Zona 2 e Zona 22. Devono essere impiegati come parte di un sistema correttamente purgato e pressurizzato e non devono essere considerati come l'unico dispositivo di controllo della purga.

Specifiche tecniche

• Brand: EXAIR
• Series: ATEX Cabinet Cooler® Systems (Stainless Steel, Continuous Operation)
• Cooling capacities: 1,000 to 5,600 Btu/hr (293 to 1,641 Watts)
• Rated ATEX zones: Zone 2 and Zone 22
• Materials: Type 303 SS and Type 316 SS options
• Includes: 5‑micron automatic‑drain filter separator and cold air distribution kit (continuous models)
• No moving parts; maintenance‑free
• NEMA rating maintained (NEMA 4X / IP66) via low‑pressure relief valve
• Sound levels: ~73–85 dBA depending on model and capacity
• Performance basis: Cooling capacity specified at 100 PSIG (6.9 BAR) supply pressure
• Thermostat‑controlled model voltages available: 110 VAC, 240 VAC and 24 VDC (thermostatic versions)
• Typical warranty: five year “Built To Last” warranty (manufacturer statement)
• Typical SKU example on page: PATEX4710SS
