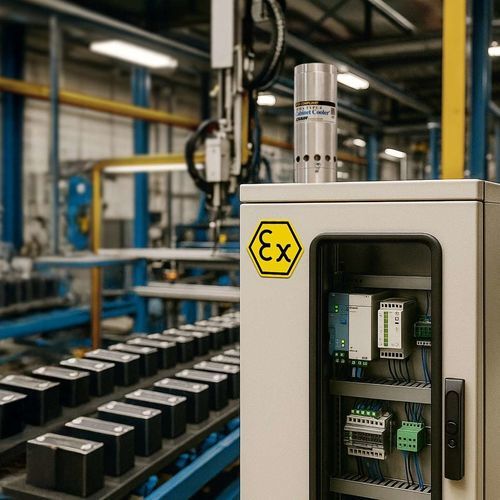

Climatizzatore per armadio elettrico per montaggio laterale ATEX4840SS

verticalecompattodi sala informatica

Panoramica
I sistemi ATEX Cabinet Cooler® in acciaio inossidabile con controllo tramite termostato sono certificati ATEX per l'uso su involucri elettrici purgati in aree Zona 2 e Zona 22. Utilizzando la tecnologia a tubo vortice senza parti mobili, questi sistemi conformi CE includono un separatore acqua/impurità, un kit di distribuzione dell'aria fredda e una valvola di scarico a bassa pressione che si chiude a riposo per preservare l'integrità NEMA 4X dell'armadio. Il termostato attiva il raffreddatore solo quando la temperatura interna si avvicina al setpoint (impostazione di fabbrica: 95°F / 35°C), riducendo il consumo d'aria compressa. Capacità da 1.000 a 5.600 Btu/h.

Applicazioni

• Controllori programmabili
• Armadi di controllo di linea
• Centri di controllo motore
• Pannelli relè
• Sistemi NC/CNC
• Centri di controllo modulari
• Telecamere CCTV
• Armadi per computer
• Alloggiamenti laser
• Bilance elettroniche

Vantaggi

• Omologato per Zona 2 e 22 (ATEX)
• Compatto e conveniente
• Capacità fino a 5.600 Btu/h (1.641 Watt)
• Funzionamento silenzioso
• Installazione rapida in knockout elettrico standard
• Mantiene l'integrità NEMA 4X (IP66): a tenuta di polvere, a tenuta d'olio, resistente agli spruzzi, interno/esterno, resistente alla corrosione
• Stabilizza temperatura e umidità dell'involucro
• Senza CFC; senza parti mobili — praticamente esente da manutenzione
• Elimina ventole e filtri interni
• Consente protezione washdown
• Garanzia "Built To Last" di cinque anni

Componenti inclusi

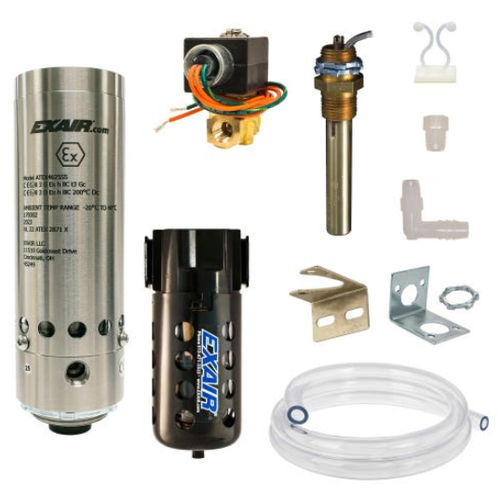

I sistemi a controllo termostatico includono il Cabinet Cooler®, elettrovalvola omologata ATEX, termostato regolabile (impostazione di fabbrica 95°F / 35°C), separatore acqua/impurità 5 micron con scarico automatico e kit di distribuzione dell'aria fredda per indirizzare il flusso verso la circolazione o punti caldi.

Note importanti
I sistemi ATEX Cabinet Cooler® sono destinati all'uso su involucri purgati e pressurizzati ma non sono di per sé sistemi di controllo purgati e pressurizzati. Devono essere usati insieme a un involucro correttamente purgato e pressurizzato. Temperature di ingresso elevate o pressione di alimentazione ridotta riducono la capacità di raffreddamento. I modelli a funzionamento continuo stabilizzano tipicamente l'umidità relativa interna intorno al 45% se l'involucro è sigillato per prevenire la condensazione.

Modelli - Sistemi ATEX Cabinet Cooler®, Controllo tramite termostato, Acciaio inossidabile Tipo 303
ATEX4815SS | 1.000 (293)
ATEX4825SS | 1.700 (498)
ATEX4830SS | 2.000 (586)
ATEX4840SS | 2.800 (821)
ATEX4850SS | 3.400 (997)
ATEX4860SS | 4.000 (1.008)
ATEX4870SS | 4.800 (1.210)
ATEX4880SS | 5.600 (1.641)

Modelli - Sistemi ATEX Cabinet Cooler®, Controllo tramite termostato, Acciaio inossidabile Tipo 316
ATEX4815SS-316 | 1.000 (293)
ATEX4825SS-316 | 1.700 (498)
ATEX4830SS-316 | 2.000 (586)
ATEX4840SS-316 | 2.800 (821)
ATEX4850SS-316 | 3.400 (997)
ATEX4860SS-316 | 4.000 (1.008)
ATEX4870SS-316 | 4.800 (1.210)
ATEX4880SS-316 | 5.600 (1.641)

Varianti 240V e 24VDC
I modelli con suffisso -240 indicano varianti a 240VAC con controllo termostatico; quelli con suffisso -24VDC indicano varianti a 24VDC. Le capacità corrispondono a quelle sopra elencate (1.000 a 5.600 Btu/h).

Riepilogo prestazioni (controllo termostato, Tipo 303 SS)
Gruppo ATEX4815SS | 1.000 Btu/h | 293 W | 73 dBA a 100 PSIG
Gruppo ATEX4825SS | 1.700 Btu/h | 498 W | 80 dBA a 100 PSIG
Gruppo ATEX4830SS | 2.000 Btu/h | 586 W | 80 dBA a 100 PSIG
Gruppo ATEX4840SS | 2.800 Btu/h | 821 W | 82 dBA a 100 PSIG
Gruppo ATEX4850SS | 3.400 Btu/h | 997 W | 84 dBA a 100 PSIG
Gruppo ATEX4860SS | 4.000 Btu/h | 1.171 W | 84 dBA a 100 PSIG
Gruppo ATEX4870SS | 4.800 Btu/h | 1.406 W | 84 dBA a 100 PSIG
Gruppo ATEX4880SS | 5.600 Btu/h | 1.641 W | 85 dBA a 100 PSIG
Capacità indicate a 100 PSIG (6,9 BAR).

Accessori e opzioni

• Cold Air Distribution Kit — tubazioni, raccordi e clip per dirigere l'aria fredda
• Side Mount Kits — per montaggio laterale/verticale quando l'accesso dall'alto/di lato è limitato; modelli per armadi piccoli e grandi; mantengono la classificazione NEMA in installazione verticale
• Filtrazione opzionale — filtro coalescente per rimozione dell'olio raccomandato se è presente olio nell'aria compressa

Specifiche tecniche

• Brand: EXAIR
• Nome commerciale: ATEX Cabinet Cooler® Systems (variante termostatica in acciaio inossidabile)
• SKU visualizzato: PATEX4810SS
• Intervallo di capacità di raffreddamento: 1.000 a 5.600 Btu/h (293 a 1.641 Watt)
• Materiali: opzioni in acciaio inossidabile Tipo 303 e Tipo 316
• Termostato: regolabile, impostazione fabbrica 95°F (35°C); compatibile 24VAC–240VAC 50/60Hz e 24VDC; precisione tipica ±2°F (±1°C)
• Opzioni di controllo: sistemi con termostato (includono elettrovalvola) o modelli a funzionamento continuo
• Riferimento pressione: capacità misurate a 100 PSIG (6,9 BAR); calo termico tipico ~54°F (30°C) dall'alimentazione a 80 PSIG (5,5 BAR)
• Filtrazione: separatore acqua/impurità 5 micron con scarico automatico incluso
• Protezione dell'involucro: valvola di scarico a bassa pressione che si sigilla a riposo per mantenere l'integrità NEMA 4X
• Zone approvate: ATEX Zona 2 e Zona 22
• Livelli sonori: circa 73–85 dBA a seconda del modello
• Conforme CE; componenti riconosciuti UL/CSA per termostato ed elettrovalvola quando indicato
• Privo di refrigerante, senza parti mobili; manutenzione minima
• Montaggio tipico: knockout elettrico standard (1-1/2 NPS); i Side Mount Kits richiedono installazione verticale
