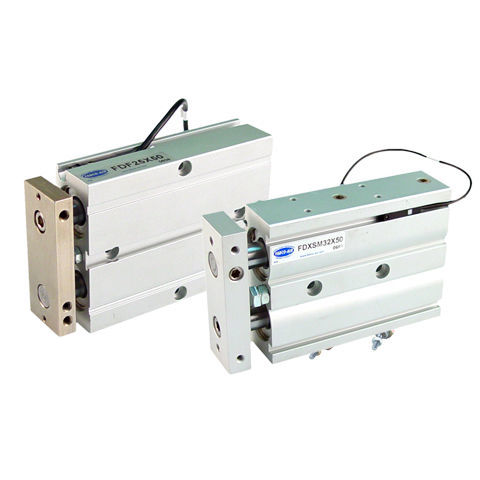

Cilindro pneumatico FDXS series
a doppio pistonea pistone magneticoa doppio effetto

cilindro pneumatico
cilindro pneumatico
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
pneumatico
Tecnologia
a pistone magnetico, a doppio pistone
Configurazione
a doppio effetto
Materiale
in acciaio inossidabile, in alluminio anodizzato, in lega
Applicazioni
per prodotti alimentari, per l'industria elettronica, per l'industria dei semiconduttori
Altre caratteristiche
compatto, di precisione, di posizionamento, di spessore ridotto, con sensore in opzione
Corsa

Max.: 100 mm
(3,937 in)

Min.: 10 mm
(0,394 in)

Alesaggio

Max.: 32 mm
(1,26 in)

Min.: 10 mm
(0,39 in)

Pressione

100 psi

Descrizione

Il doppio della spinta e il posizionamento preciso in un ingombro ridotto. Quando l'applicazione richiede una forza elevata in un'unità di basso profilo, i cilindri a doppio effetto delle serie FDF e FDXS sono una scelta eccellente. Le aste gemelle dei cilindri forniscono una spinta due volte superiore, mentre il design non rotante e il pistone magnetico standard garantiscono un posizionamento preciso. Il cilindro è dotato di un robusto alloggiamento in alluminio anodizzato e di uno stelo del pistone inossidabile. Le caratteristiche aggiuntive includono cuscinetti in gomma per i paraurti, stelo e guarnizione del pistone in nitrile Buna-N. La serie FDF è dotata di un cuscinetto a manicotto ed è disponibile con diametri di alesaggio da 10 a 25 millimetri, mentre la serie FDXS offre un cuscinetto a sfera a ricircolo di precisione o un cuscinetto a manicotto e diametri da 10 a 32 millimetri. Le corse variano da 10 a 100 millimetri ed entrambe le serie sono intercambiabili con i cilindri più diffusi. Specifiche principali Caratteristiche - Cuscinetti: o Serie FDXS: A ricircolo di sfere o a manicotto - Pistone magnetico standard in tutte le dimensioni - Design compatto - Gli alesaggi doppi forniscono una spinta doppia - Design non rotante per un posizionamento di precisione - Alloggiamento in lega di alluminio anodizzato - Stelo del pistone in acciaio inox - Guarnizione dello stelo e del pistone in Nitrile Buna-N - Sensori opzionali facilmente regolabili - Paracolpi in gomma su ciascuna estremità Vantaggi tecnici - Il design a doppio foro, non rotante, fornisce forze di spinta doppie con un posizionamento preciso.

---
