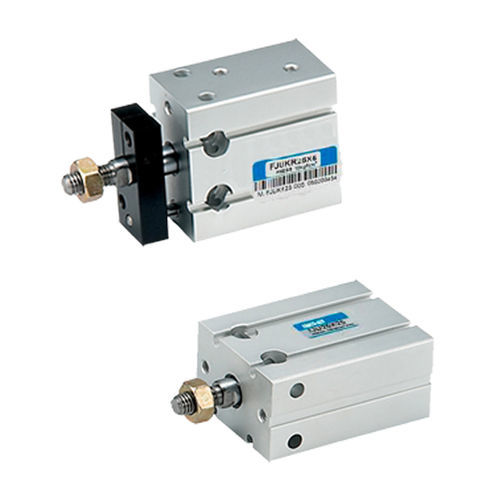

Cilindro pneumatico FJU series
a pistone magneticocilindroa doppio effetto

cilindro pneumatico
cilindro pneumatico
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
pneumatico
Tecnologia
a pistone magnetico, cilindro
Configurazione
a doppio effetto
Materiale
in alluminio anodizzato, in acciaio
Altre caratteristiche
compatto, standard, in struttura leggera, a basso ingombro
Corsa

Max.: 50 mm
(1,969 in)

Min.: 5 mm
(0,197 in)

Alesaggio

Max.: 32 mm
(1,26 in)

Min.: 6 mm
(0,24 in)

Pressione

150 psi

Descrizione

I cilindri compatti e leggeri offrono flessibilità e praticità di montaggio I cilindri multimount FJU sono progettati per offrire flessibilità e praticità di montaggio. Queste unità piccole e leggere consentono di risparmiare spazio, mentre il loro design rettangolare crea superfici di montaggio sull'estremità dello stelo, sulla calotta, sui lati e sul fondo. Includono anche quattro scanalature estruse per il montaggio del sensore sulla parte superiore o inferiore del cilindro. Ogni unità viene fornita con un pistone standard, oppure i clienti possono scegliere un sensore magnetico per il rilevamento della posizione. Disponibili con diametri di alesaggio da 6 a 32 millimetri e corse da 5 a 50 millimetri, questi cilindri sono intercambiabili con i dispositivi della concorrenza per una maggiore praticità. La serie FJU comprende anche una versione non rotante: Cilindri a montaggio multiplo serie FJUK La serie FJUK è adatta alle applicazioni in cui l'antirotazione e la registrazione sono fondamentali quando il pistone si estende e si ritrae, rendendo i cilindri adatti al posizionamento delle confezioni e allo stampaggio di figure. I cilindri FJUK offrono tutte le caratteristiche standard della serie FJU, più un blocco di guida saldamente fissato allo stelo del pistone, con un albero di guida in acciaio collegato al blocco di guida che garantisce una rotazione inferiore a 0,8 gradi. SPECIFICHE CHIAVE CARATTERISTICHE - Corpo leggero e compatto - Alluminio anodizzato duro per la resistenza alla corrosione - Stelo del pistone in acciaio cromato - Pistone magnetico opzionale per tutte le dimensioni degli alesaggi per un comodo rilevamento elettronico della posizione - Quattro scanalature estruse per il montaggio del sensore sulla superficie superiore o inferiore del cilindro - O-ring e guarnizioni in nitrile Buna-N - Paraurti in gomma standard

---
