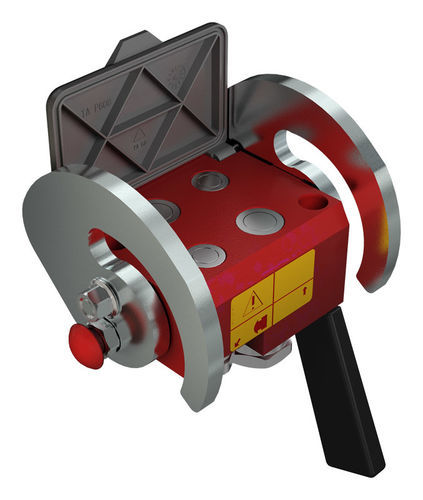

Multi-raccordo filettato PH510

idraulicodi trasportoper cantiere di costruzione

Panoramica
Sistema di accoppiamento multi-connessione idraulico progettato per applicazioni ad alta pressione (pressione di lavoro 46 MPa). Dotato di due linee Dash 08 (12,5 mm) e due linee Dash 12 (19 mm), funzionamento a leva e connessione/disconnessione con pressione residua consentita. Disponibile con diversi trattamenti superficiali per adattarsi all'ambiente d'installazione.

Versioni disponibili

• Piastrine verniciate rosse con maniglia e camme in acciaio inox
• Piastrine nere in cataphoresi con maniglia e camme in acciaio al carbonio placcato Zn-Ni (MATE 1000) (codice con S)

Applicazioni

• Macchine da costruzione
• Veicoli e macchine stradali

Componenti - Femmina
Codice: PH510-4-A F C
Accoppiamenti 1/2": BSPP 1/2" FEMALE - ISO 1179-1
Portata (1/2"): 60 l/min a 0.2 MPa
Accoppiamenti 3/4": BSPP 3/4" FEMALE - ISO 1179-1
Portata (3/4"): 105 l/min a 0.2 MPa
Temperatura: -25 °C a 100 °C
Guarnizioni: NBR & PUR
Peso: 7204 g

Codice: PH510S-4-A F C
Accoppiamenti 1/2": BSPP 1/2" FEMALE - ISO 1179-1
Portata (1/2"): 60 l/min a 0.2 MPa
Accoppiamenti 3/4": BSPP 3/4" FEMALE - ISO 1179-1
Portata (3/4"): 105 l/min a 0.2 MPa
Guarnizioni: NBR & PUR
Peso: 7204 g

Componenti - Maschio
Codice: 3PH510-4-A M C
Accoppiamenti: 2 x accoppiamenti 1/2" e 2 x accoppiamenti 3/4" (varianti BSPP FEMALE - ISO 1179-1)
Portata: 60 l/min (1/2") e 105 l/min (3/4") a 0.2 MPa
Temperatura: -25 °C a 100 °C
Guarnizioni: NBR & PUR
Peso: 4137.4 g

Codice: 3PH510S-4-A M C
Accoppiamenti: 2 x accoppiamenti 1/2" e 2 x accoppiamenti 3/4" (varianti BSPP FEMALE - ISO 1179-1)
Portata: 60 l/min (1/2") e 105 l/min (3/4") a 0.2 MPa
Guarnizioni: NBR & PUR
Peso: 4137 g

Specifiche tecniche

• Series Interchange: MultiFaster
• Tipo di valvola: Flat
• Connessione: Leva
• Disconnessione: Leva
• Connessione sotto pressione: Residua consentita
• Materiale: Alluminio & Acciaio
• Guarnizioni: NBR & PUR
• Temperature di esercizio: -25 °C a 100 °C
• Trattamento superficiale: MATE 1000 (ZnNi) & Vernice
• Pressione di rottura / Prestazioni (per dimensione dash): Dash 08 (12,5 mm) — Pressione di lavoro: 46 MPa; Portata: 60 l/min a 0.2 MPa; Sfiato: 0,01 ml; Pressione di rottura maschio: 138 MPa; femmina: 138 MPa; maschio+femmina: 138 MPa. Dash 12 (19 mm) — Pressione di lavoro: 46 MPa; Portata: 105 l/min a 0.2 MPa; Sfiato: 0,02 ml; Pressione di rottura maschio: 138 MPa; femmina: 138 MPa; maschio+femmina: 138 MPa.
