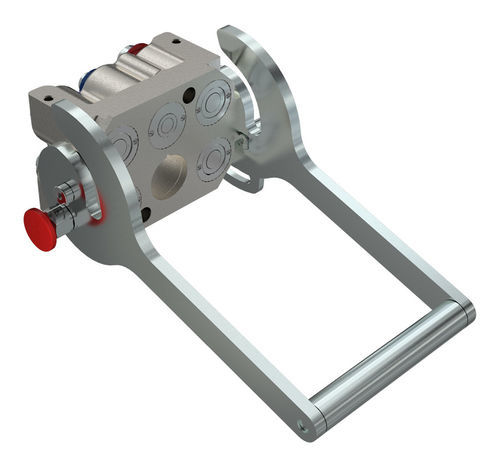

Sistema di attacco rapido per abbattitrice PLK

idraulico

Panoramica del prodotto
MultiFaster serie PLK, innesti rapidi multi-linea sviluppati per applicazioni di raccolta. Intercambiabili secondo gli standard di mercato. Configurazione tipica: due linee taglia 06 e tre linee taglia 09 per combinare circuiti 3/8\" e 9/16\".

Applicazioni

• Agricoltura — Mietitrebbie e attrezzature di raccolta che richiedono connessioni idrauliche multiple (soluzioni multi-connettore standard).

Articoli disponibili e configurazioni

• 3PLK-0-5-A F C — Dimensioni corpo: 10 & 14,3 mm (3/8\" & 9/16\"). 2 × Accoppiamenti 3/8\": 11/16\"-16 UN MALE ORFS; Portata 20 l/min (3/8\") a 0,2 MPa. 1 × Accoppiamento 9/16\": 11/16\"-16 UN MALE ORFS; Portata 35 l/min (9/16\") a 0,2 MPa. Opzioni 9/16\": 13/16\"-16 e 1\"-14 UNS MALE ORFS (ognuna 35 l/min a 0,2 MPa). Temperatura: -25 °C a 100 °C. Tenute: NBR & PUR. Peso: 9500 g. Alloggi: 6. Accoppiamenti: 5.
• 3PLK-0-5-B F C — Stesse dimensioni corpo 10 & 14,3 mm; stessi tipi di accoppiamenti e portate di 3PLK-0-5-A F C. Peso: 10170 g. Alloggi: 6. Accoppiamenti: 5.
• 3PLK-0-2-A M C — Dimensione corpo 10 mm (3/8\"). 2 × Accoppiamenti 3/8\": 11/16\"-16 UN MALE ORFS; Portata 20 l/min a 0,2 MPa. Temperatura: -25 °C a 100 °C. Tenute: NBR & PUR. Peso: 3471 g. Alloggi: 6. Accoppiamenti: 2.
• 3PLK-0-2-C M C — Dimensione corpo 10 mm (3/8\"). 2 × Accoppiamenti 3/8\": 3/4\"-16 UNF MALE ORFS - ISO 11926-1; Portata 20 l/min a 0,2 MPa. Temperatura: -25 °C a 100 °C. Tenute: NBR & PUR. Alloggi: 6. Accoppiamenti: 2.
• 3PLK-0-4-A M C — Dimensioni corpo 10 & 14,3 mm; 2 × Accoppiamenti 3/8\": 11/16\"-16 UN MALE ORFS; 1 × Accoppiamento 9/16\": 11/16\"-16 UN MALE ORFS; Portate come sopra; Tenute: NBR & PUR. Alloggi: 6. Accoppiamenti: 4.
• 3PLK-0-4-B M C — 2 × Accoppiamenti 3/8\": 3/4\"-16 UNF MALE ORB - ISO 11926-1; 2 × Accoppiamenti 9/16\": 7/8\"-14 UNF FEMALE ORB - ISO 11926-1; Portate: 20 l/min (3/8\") e 35 l/min (9/16\"). Tenute: NBR & PUR. Alloggi: 6. Accoppiamenti: 4.
• 3PLK-0-5-A M C — Dimensioni corpo 10 & 14,3 mm; configurazioni multiple di accoppiamenti 9/16\" incluse 13/16\"-16 e 1\"-14 UNS; Portata 35 l/min a 0,2 MPa per 9/16\". Temperatura: -25 °C a 100 °C. Tenute: NBR & PUR. Peso: 4700 g. Alloggi: 6. Accoppiamenti: 5.
• 3PLK-0-5-B M C — Simile a 3PLK-0-5-A M C con disposizione variata degli accoppiamenti. Peso: 4700 g. Alloggi: 6. Accoppiamenti: 5. 1 contatto elettrico su alcune varianti.
• 3PLK-0-5-C M C — 2 × Accoppiamenti 3/8\" (11/16\"-16 UN MALE ORFS) e 3 × Accoppiamenti 9/16\" (11/16\"-16 UN MALE ORFS). Portate: 20 l/min (3/8\") e 35 l/min (9/16\"). Tenute: NBR & PUR. Peso: 4700 g. Alloggi: 6. Accoppiamenti: 5. 1 contatto elettrico in alcune configurazioni.
• 3PLK-0-5-E M C — 2 × Accoppiamenti 3/8\": 3/4\"-16 UNF FEMALE ORB; 3 × Accoppiamenti 9/16\": 7/8\"-14 UNF FEMALE ORB; Portate: 20 l/min e 35 l/min. Tenute: NBR & PUR. Alloggi: 6. Accoppiamenti: 5.
• 3PLK-0-2-B M C — Dimensione corpo 14,3 mm (9/16\"). 1 × Accoppiamento 9/16\": 13/16\"-16 UN MALE ORFS e opzione 1 × 1\"-14 UNS MALE ORFS. Portata 35 l/min a 0,2 MPa. Temperatura e tenute come sopra. Peso: 3304 g. Alloggi: 6. Accoppiamenti: 2.
• 3PLK-0-3-A M C — Opzioni miste 3/8\" e 1\"-14 UNS; combinazione di accoppiamenti 3/8\" e connessioni 1\". Portate tipiche: 20 l/min (3/8\") a 0,2 MPa. Tenute: NBR & PUR.

Note
Esistono molte varianti che combinano accoppiamenti 3/8\" (10 mm) e 9/16\" (14,3 mm) con diversi standard di filettatura (UN/UNF/UNS e ORFS/ORB) per adeguarsi agli standard di scambio del mercato. Opzioni con contatto elettrico disponibili su alcune configurazioni maschio. Peso e numero di alloggi/accoppiamenti variano per modello.

Caratteristiche / specifiche tecniche

• Series Interchange: MARKET
• Tipo di valvola: Flat
• Connessione / disconnessione: Leva
• Connessione sotto pressione: Consentita (metà maschio fino alla pressione di esercizio)
• Materiale: Ghisa & acciaio
• Tenute: NBR & PUR
• Temperature di esercizio: -25 °C a 100 °C
• Trattamento superficiale: MATE 500 (CrIII)
• Pressione di rottura (dash 06 / taglia 10 mm 3/8\"): Pressione di esercizio 22 MPa; Portata 20 l/min; Perdita 0,02 ml; Rottura maschio 69 MPa; rottura femmina 62 MPa; maschio+femmina 83 MPa.
• Pressione di rottura (dash 09 / taglia 14,3 mm 9/16\"): Pressione di esercizio 22 MPa; Portata 35 l/min; Perdita 0,02 ml; Rottura maschio 69 MPa; rottura femmina 62 MPa; maschio+femmina 83 MPa.
• Portate tipiche a 0,2 MPa: 20 l/min per circuiti 3/8\"; 35 l/min per circuiti 9/16\".
• Pesi variabili a seconda della configurazione: esempi ~3304 g, 3471 g, 4700 g, 9500 g, 10170 g a seconda del modello/variante.
