Multi-raccordo idraulico MC6

rapidoidraulico6-raccordi

Panoramica del prodotto

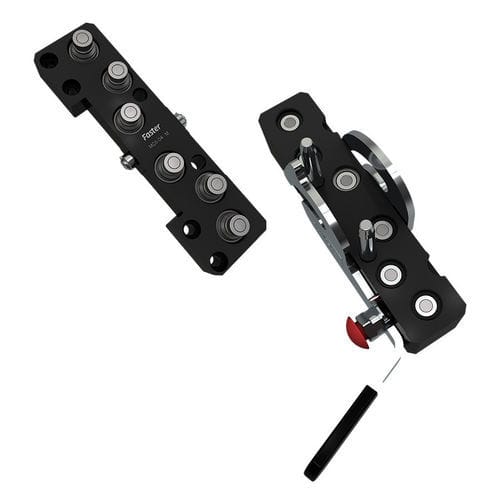

Piastra di innesti rapidi idraulici multi-linea per collegare fino a sei linee 1/4". La piastra maschio può accettare la piastra femmina corrispondente o innesti rapidi femmina individuali 1/4" conformi a ISO 16028, fornendo una soluzione flessibile per interfacce idrauliche multi-tubo in applicazioni industriali.

Articoli (femmina)
Codice: MC6-04-38S FC
6 x Innesti 1/4": 9/16"-18 UNF FEMMINA ORB - ISO 11926-1
Portata: 20 (l/min) a 0.2 MPa
Tenute: NBR & PUR
Corpi: 6 | Innesti: 6

Articoli (maschio)
Codice: MC6-04-38S MC
6 x Innesti 1/4": 9/16"-18 UNF FEMMINA ORB - ISO 11926-1
Portata: 20 (l/min) a 0.2 MPa
Tenute: NBR & PUR
Corpi: 6 | Innesti: 6

Download
Scheda tecnica (PDF) e istruzioni per l'uso disponibili per questo prodotto.

Avvertenze
Questo prodotto può esporvi a sostanze chimiche come piombo o nichel, riconosciute dallo Stato della California come causa di cancro, difetti alla nascita o altri danni riproduttivi.

Caratteristiche / specifiche tecniche

• Modello / Serie: MC6 — MultiFaster
• Dimensione dash: 04 (6.3 mm / 1/4")
• Pressione di esercizio: 20 MPa
• Portata: 20 l/min (a 0.2 MPa)
• Perdita (spillage): 0.008 ml
• Pressione di rottura (Maschio / Femmina / Maschio+Femmina): 80 MPa
• Configurazione innesti: 6 x 1/4" (9/16"-18 UNF FEMMINA ORB - ISO 11926-1)
• Tenute: NBR & PUR
• Materiale: Alluminio & Acciaio
• Temperature di esercizio: -25 °C a 100 °C
• Trattamento superficiale: MATE 500 (CrIII) & vernice
• Compatibilità di serie: MultiFaster
• Tipo di valvola: Piatta
• Connessione: Leva
• Disconnessione: Leva
• Connessione sotto pressione: Consentita (residuale)
• Eccessioni: È possibile collegare due piastre con pressione residua fino a max. 100 bar sul lato della piastra femmina e su non più di due linee.
