Multi-raccordo filettato PSA06

idraulicoidraulico

Panoramica del prodotto
Il MultiFaster PSA06 è un insieme di accoppiamenti multi-connessione idraulici progettato per accettare una metà mobile PS06 o fino a quattro accoppiamenti individuali ISO 16028 3/8". Consente connessioni idrauliche simultanee rapide e prevede un'opzione contatto elettrico a 3 poli su varianti selezionate.

Articoli / Varianti disponibili

• 2PSA06-1-4-2/22FWC
  Dimensione: 10 mm (3/8")
  Specifiche:
  4 x Accoppiamenti 3/8": M22x1,5 MALE 15L - ISO 8434-1-L
  Portata: 40 l/min a 0,2 MPa
  1 Contatto elettrico: 3 poli
  Guarnizioni: NBR & PUR
  Peso: 3550 g
  Alloggiamenti: 5
  Accoppiamenti: 4
  Contatti elettrici: 1
• 2PSA06-4-2/22FC
  Dimensione: 10 mm (3/8")
  Specifiche:
  4 x Accoppiamenti 3/8": M22x1,5 MALE 15L - ISO 8434-1-L
  Portata: 40 l/min a 0,2 MPa
  Guarnizioni: NBR & PUR
  Peso: 3550 g
  Alloggiamenti: 4
  Accoppiamenti: 4

Visuali (rappresentative)

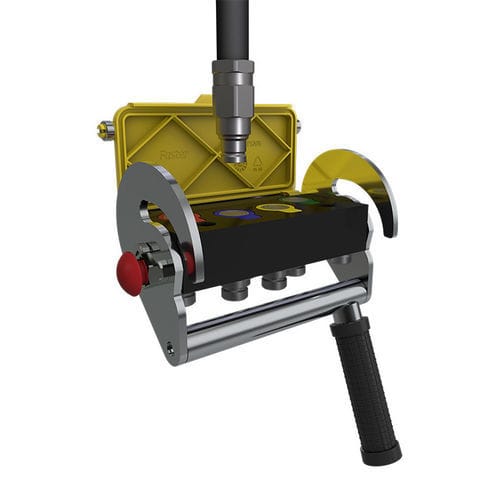

Le immagini principali mostrano l'assemblaggio MultiFaster PSA06 e le configurazioni tipiche per l'installazione a 4 linee.

Download
Scheda tecnica e istruzioni d'uso sono disponibili per la serie PSA06 (datasheet e documenti di istruzioni utente).

Specifiche tecniche

• Serie: MultiFaster (PSA06)
• Taglia: 06 (10 mm / 3/8")
• Tipo prodotto performance: 2P
• Pressione di esercizio: 25 MPa
• Portata: 40 l/min a 0,2 MPa
• Perdita (spillage): 0,008 ml
• Pressione di rottura (Maschio): 100 MPa
• Pressione di rottura (Femmina): 100 MPa
• Pressione di rottura (Maschio + Femmina): 100 MPa
• Interfaccia di accoppiamento: fino a 4 accoppiamenti individuali compatibili ISO 16028 (M22x1,5 MALE 15L - ISO 8434-1-L)
• Guarnizioni: NBR & PUR
• Materiale: Alluminio & Acciaio
• Trattamento superficiale: MATE 500 (CrIII) & vernice
• Temperature di esercizio: -25 °C a 100 °C
• Specifiche: Intercambiabilità serie: MultiFaster; Tipo di valvola: Piana; Connessione: Leva; Disconnessione: Leva; Connessione sotto pressione: Permessa (residuale)
• Configurazioni tipiche: fino a 4 accoppiamenti (3/8") più opzione contatto elettrico (3 poli) su varianti selezionate
