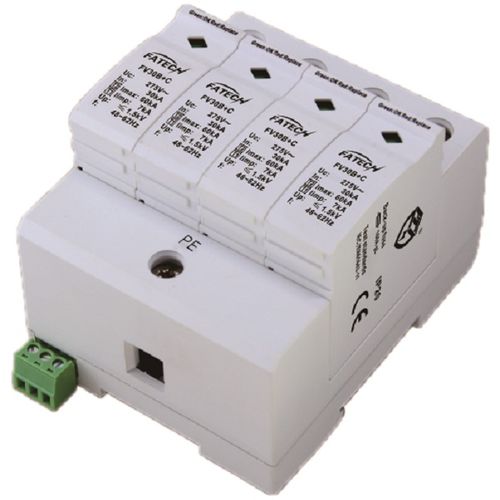

1.Descrizione
Gli scaricatori di fulmini e scaricatori di sovratensione Fatech Classe I+II sono adatti per sistemi di messa a terra TT e TN. I parafulmini 3P+N da costruzione e scaricatori di sovratensioni basati su grandi varistori a ossido metallico di potenza e assemblano un varistore a ossido metallico e un tubo di scarico gas in serie tra la linea di fase e la linea neutra, senza corrente di inseguimento.
2. Caratteristiche
1) Composto da una parte di base e moduli di protezione innestabili MOV.
2) Per l'utilizzo nel concetto di zone di protezione contro i fulmini al confine 1-2.
3) Le parti principali sono componenti di varistori in ossido metallico con elevata capacità di scarico.
4) Bassa tensione residua e risposta rapida.
5) Controllo affidabile grazie al sezionatore Thermo Dynamic Control.
6) Con contatto di segnalazione a distanza per il dispositivo di controllo.
7) Segnalazione di guasto tramite un segno rosso nella finestra d'ispezione.
8) Modo di protezione ---L1,L2,L3,N-PE
3. Parametri elettrici
1) Classe di prova IEC/EN/VDE: Classe I+II/B+C/T1+T2
2) Tipo di rete: TT,TN
3) Modo di protezione: L1,L2,L3,N-PE
4) Tensione nominale 50(60)Hz Un: 110V/220V~, 220V/380V~, 220V/380V~
5)Rated Tensione (tensione di funzionamento massima continua) Uc:150V~, 275V~, 320V~, 385V~, 440V~, 440V~
6) Corrente di scarica massima (8/20μs) Imax: 60kA
7) Corrente nominale di scarica (8/20μs) In: 30kA
8) Tempo di risposta tA: ≤25ns
9) Fusibile di riserva consigliato: 160A
10) Connessioni I/O: Multi filo del centro: 4-25mm2
11) Montaggio: 35mm Guida simmetrica (EN50022/DIN46277-3)
12) Gamma di temperatura di funzionamento / umidità / umidità / altitudine: -40 ℃ ~ +80 ℃ ~ +80 ℃/30% ~ 90%/3000m
13) Grado di protezione: IP20
14) Materiale dell'alloggiamento: UL94V0
15) Indicatore di disconnessione: Indicatore meccanico (verde: OK, rosso: sostituire)
16) Contatto di controllo remoto: Facoltativo
17) Corrente di impulso (10/350μs) Impulso: 7kA
---
