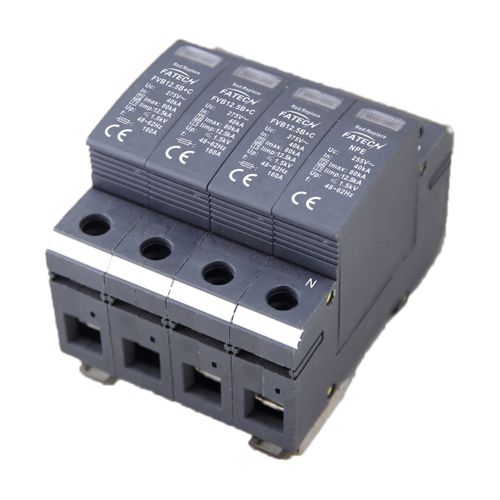

Limitatore di sovratensione di tipo 1 FVB12.5B+C/3+NPE-xxx(S) series

di tipo 2per alimentazione elettricadi telesegnalazione

1.Descrizione Gli scaricatori di fulmini e scaricatori di sovratensione Fatech Classe I+II sono adatti per sistemi di messa a terra TT e TN. I parafulmini 3P+N da costruzione e scaricatori di sovratensioni basati su grandi varistori a ossido metallico di potenza e assemblano un varistore a ossido metallico e un tubo di scarico gas in serie tra la linea di fase e la linea neutra, senza corrente di inseguimento. 2. Caratteristiche 1) Dispositivo di protezione contro le sovratensioni con un design speciale per risparmiare spazio di installazione ---- larghezza 18mm/polo. 2) Alta corrente di scarica----- Iimp12.5kA per polo. 3) Ogni polo con una finestra di indicazione, finestra di indicazione per una chiara visualizzazione dello stato SPD. 4) funzione di controllo remoto per la vostra opzione. 5) Modulo innestabile ---- conveniente per la manutenzione. 6) Modo di protezione ----- L1,L2,L2,L3-N, N-PE 7) 3 fasi, 4 poli. 3. Parametri elettrici 1) Classe di prova IEC/EN/VDE: Classe I+II/B+C/T1+T2 2) Tipo di rete: TT 3) Modo di protezione: L1,L2,L2,L3-N, N-PE 4) Tensione nominale 50(60)Hz Un: 110V/220V~ 5）Rated Tensione (tensione di funzionamento massima continua) Uc:150V~, 275V~, 275V~ 6) Corrente di scarica massima (8/20μs) Imax: 80kA 7) Corrente nominale di scarica (8/20μs) In: 40kA 8) Tempo di risposta tA: L-N:≤25ns, N-PE:≤100ns 9) Fusibile di riserva consigliato: 160A 10) Connessioni I/O: Multi filo del centro: 4-25mm2 11) Montaggio: 35mm Guida simmetrica (EN50022/DIN46277-3) 12) Gamma di temperatura di funzionamento / umidità / umidità / altitudine: -40 ℃ ~ +80 ℃ ~ +80 ℃/30% ~ 90%/3000m 13) Grado di protezione: IP20 14) Materiale dell'alloggiamento: UL94V0 15) Indicatore di disconnessione: Indicatore meccanico (verde: OK, rosso: sostituire) 16) Contatto di controllo remoto: Facoltativo 17) Corrente di impulso (10/350μs) Impulso: 12.5kA
