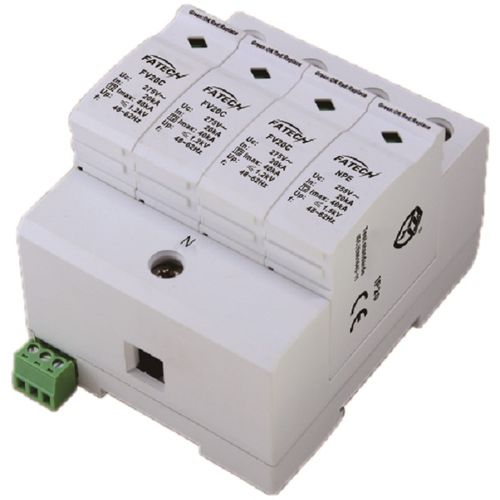

Limitatore di sovratensione di tipo 2 FV20C/3+NPE-xxx S series

classe IIdi telesegnalazioneper alimentazione elettrica

1. Descrizione Gli scaricatori di sovratensione FATECH di Classe II hanno un grande valore di corrente di scarica e un'alta tensione di esercizio, adatti ai sistemi di messa a terra TN-C, TN-S, TT e IT. Le cartucce sono di tipo collegabile e possono essere sostituite facilmente. Questi scaricatori di sovratensione non solo sono dotati di una finestra di ispezione visiva, ma possono anche trasmettere a distanza al tecnico l'informazione "cartuccia da cambiare". 2. Caratteristiche 1) Costituito da una parte di base e da moduli di protezione collegabili MOV+GDT. 2) Per l'utilizzo nel concetto di zone di protezione contro i fulmini al confine 1-2. 3) I componenti del nucleo sono varistori a ossido metallico con elevata capacità di scarica. 4) Bassa tensione residua e risposta rapida. 5) Controllo affidabile grazie al sezionatore Thermo Dynamic Control. 6) Con contatto di segnalazione a distanza per il dispositivo di controllo. 7) Indicazione dei guasti tramite contrassegno rosso nella finestra di ispezione. 8) Modalità di protezione --- L1, L2, L3-N, N-PE 3. Parametri elettrici 1) Classe di prova IEC/EN/VDE: Classe II/C/T2 2) Tipo di rete: TT 3) Modalità di protezione: L1, L2, L3-N, N-PE 4) Tensione nominale 50(60)Hz Un: 110V/220V~, 220/380v~ 5) Tensione nominale (tensione massima di funzionamento) Uc: 150V~, 275V~, 320V~, 385V~, 440V~ 8) Tempo di risposta tA: L-N:≤25ns, N-PE:≤100ns 9) Fusibile di back-up consigliato: 125A 10) Connessioni I/O: L-N: filo multiplo: 4-25 mm2 11) Montaggio: guida simmetrica da 35 mm (EN50022/DIN46277-3) 12) Intervallo di temperatura di funzionamento/umidità/altitudine: -40℃~+80℃/30%~90%/3000m 13) Grado di protezione: IP20 14) Materiale dell'alloggiamento: UL94V0 15) Indicatore di disconnessione: Indicatore meccanico (verde: OK, rosso: sostituire) 16) Contatto del telecomando: Opzionale
